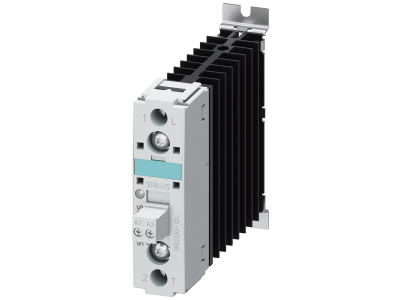

Stycznik półprzewodnikowy 3RF2, 30A, 48-460V/4-30VDC, 40st.C | 3RF2330-1DA44 Siemens

Alternatywny kod produktu: 3RF23301DA44

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2, model 3RF2330-1DA44, to bezstykowe urządzenie łączeniowe o prądzie znamionowym 30 A. Zaprojektowany do pracy w zakresie napięcia obciążenia 48–460 V AC oraz sterowania napięciem 4–30 V DC, zapewnia trwałe i ciche przełączanie bez mechanicznego zużycia. Urządzenie dedykowane do montażu w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 30 A: Umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu, minimalizując ryzyko przegrzania w porównaniu do styczników mechanicznych.
• Zakres napięcia obciążenia 48–460 V AC: Uniwersalne zastosowanie w instalacjach niskiego napięcia, od oświetlenia po silniki małej mocy.
• Sterowanie napięciem 4–30 V DC: Bezpośrednia kompatybilność z sygnałami PLC, przekaźników i układów automatyki.
• Technologia półprzewodnikowa 3RF2: Cicha praca, brak iskrzenia, długa żywotność nawet przy częstym łączeniu.
• Temperatura otoczenia do 40°C: Zachowanie pełnych parametrów w typowych warunkach przemysłowych bez konieczności deratingu.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2 spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Produkt zaprojektowany zgodnie z wewnętrznymi standardami Siemensa dla półprzewodnikowych łączników. Dokładne informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Stycznik 3RF2330-1DA44 znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagane jest bezstykowe, szybkie i trwałe przełączanie obciążeń.

• Sterowanie nagrzewnicami, grzałkami i innymi obciążeniami rezystancyjnymi.
• Załączanie i wyłączanie silników małej mocy w systemach wentylacji, pomp i przenośników.
• Impulsowe sterowanie w układach HVAC oraz automatyce budynkowej.
• Podłączanie do wyjść sterowników PLC i przekaźników programowalnych (sygnały DC).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Należy stosować przewody o przekroju dobranym do prądu 30 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia sterowania.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub wskaźnik LED? Nie, model 3RF2330-1DA44 nie posiada fabrycznego podświetlenia – sterowanie odbywa się wyłącznie sygnałem DC. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie zewnętrznej lampki.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo przy montażu wewnątrz rozdzielnicy lub szafy sterowniczej zapewniającej ochronę IP20 urządzenie jest odpowiednio zabezpieczone. Należy przestrzegać zaleceń dokumentacji montażowej.
• Jaki jest tryb pracy styków? Stycznik półprzewodnikowy pracuje w trybie bezstykowym – nie zawiera elementów mechanicznych. Przeznaczony jest do częstego przełączania obciążeń rezystancyjnych i lekko indukcyjnych (np. małe silniki), bez ryzyka zużycia styków.
