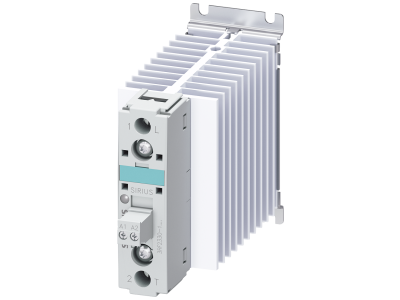

Stycznik półprzewodnikowy 3RF2, 30A, 24-230VAC, 24VDC, 40st.C z przyłączem śrubowym | 3RF2330-1AA02 Siemens

Alternatywny kod produktu: 3RF23301AA02

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2330-1AA02 (seria 3RF2) przeznaczony do łączenia i rozłączania obwodów o prądzie znamionowym do 30 A. Urządzenie wyposażono w szerokozakresowe napięcie sterowania 24–230 V AC oraz 24 V DC, co umożliwia współpracę z różnymi systemami automatyki. Dzięki przyłączu śrubowemu montaż jest szybki i pewny. Produkt zaprojektowano do pracy w temperaturze otoczenia do 40 °C, co gwarantuje stabilne działanie w typowych warunkach rozdzielnic.

• Prąd znamionowy 30 A: pozwala bezpiecznie sterować odbiornikami o znacznym obciążeniu, bez ryzyka przegrzania wewnętrznych elementów półprzewodnikowych.
• Szeroki zakres napięcia sterowania 24–230 V AC / 24 V DC: uniwersalność zastosowań – jeden model obsługuje zarówno układy zmiennoprądowe, jak i stałoprądowe, co ułatwia projektowanie instalacji.
• Przyłącze śrubowe: zapewnia trwałe i pewne połączenie przewodów, odporne na wibracje i długotrwałą eksploatację.
• Temperatura pracy do 40 °C: stabilna charakterystyka przy standardowym obciążeniu w rozdzielnicach i szafach sterowniczych.
• Technologia półprzewodnikowa (SSR): cicha, beziskrowa praca, brak części ruchomych – długa żywotność i niezawodność w cyklach łączeniowych.

Zgodność z Normami

Stycznik Siemens 3RF2330-1AA02 został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczony do stosowania w instalacjach wykonanych według zasad bezpieczeństwa elektrycznego.

Zastosowanie

Stycznik półprzewodnikowy serii 3RF2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezstykowe, szybkie i trwałe załączanie odbiorników. Sprawdza się w automatyce przemysłowej i budynkowej.

• Sterowanie nagrzewnicami, grzałkami, lampami LED i żarowymi w szafach sterowniczych.
• Generowanie impulsów do cewek styczników, przekaźników lub wejść PLC w systemach automatyki.
• Włączanie i wyłączanie silników małej mocy (w obwodach AC-1) przy zachowaniu wysokiej częstotliwości łączeń.
• Realizacja sygnalizacji i sterowania w układach inteligentnego budynku (BMS).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP oraz znajomość przepisów bezpieczeństwa. Przed rozpoczęciem prac instalacyjnych bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania zacisków śrubowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia i warunki chłodzenia.

FAQ

• Jakie napięcie sterowania jest dopuszczalne dla stycznika 3RF2330-1AA02? Urządzenie może być sterowane napięciem zmiennym w zakresie 24–230 V AC lub napięciem stałym 24 V DC. Nie wymaga oddzielnego zasilania pomocniczego – zakres jest uniwersalny.
• Jaki jest maksymalny prąd znamionowy tego stycznika? Prąd znamionowy wynosi 30 A. Wartość ta dotyczy pracy przy temperaturze otoczenia do 40 °C. W wyższych temperaturach może być konieczna redukcja obciążenia.
• Jaki typ przyłącza zastosowano w modelu 3RF2330-1AA02? Stycznik wyposażono w przyłącze śrubowe, które umożliwia pewne i łatwe podłączenie przewodów bez użycia specjalistycznych narzędzi.
