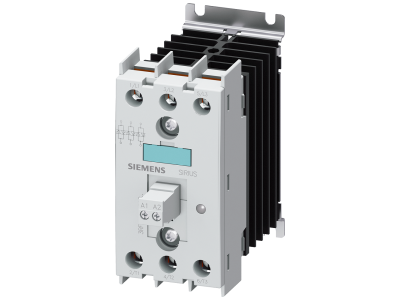

Stycznik półprzewodnikowy 3RF2, 10A , 48-600VAC, 4-30VD, sterow.3-faz, przyłącze śrubowe | 3RF2410-1AC45 Siemens

Alternatywny kod produktu: 3RF24101AC45

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2410-1AC45 z serii 3RF2 to zaawansowane urządzenie do bezstykowego przełączania obwodów trójfazowych. Zaprojektowany dla prądu 10 A i napięcia obciążenia 48–600 V AC, zapewnia niezawodną pracę w wymagających aplikacjach przemysłowych. Napięcie sterowania 4–30 V DC umożliwia bezpośrednie podłączenie do sterowników PLC lub układów niskonapięciowych. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Prąd znamionowy 10 A: Umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania – idealny do silników, grzejników i oświetlenia.
• Napięcie obciążenia 48–600 V AC: Szeroki zakres napięć zasilania pozwala na uniwersalne zastosowanie w różnych sieciach przemysłowych.
• Napięcie sterowania 4–30 V DC: Kompatybilny z typowymi sygnałami z systemów automatyki – niskie napięcie zwiększa bezpieczeństwo obsługi.
• Sterowanie trójfazowe: Przeznaczony do jednoczesnego przełączania trzech faz, co upraszcza instalację w obwodach 3-fazowych.
• Przyłącze śrubowe: Solidne zaciski śrubowe zapewniają pewny montaż i łatwą konserwację – nie wymaga specjalistycznych narzędzi.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2410-1AC45 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki swojej konstrukcji stycznik półprzewodnikowy 3RF2410-1AC45 sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i budynkowej, gdzie wymagane jest częste i bezstykowe przełączanie obwodów.

• Sterowanie trójfazowymi silnikami elektrycznymi – bezstykowe załączanie i wyłączanie bez zużywania styków mechanicznych.
• Zarządzanie obciążeniami rezystancyjnymi, takimi jak grzałki przemysłowe – precyzyjna kontrola temperatury.
• Integracja z systemami PLC i sterownikami – bezpośrednie sterowanie napięciem 4–30 V DC z wyjść cyfrowych.
• Automatyka budynkowa – przełączanie oświetlenia, wentylacji i innych odbiorników 3-fazowych.

Wskazówki Montażowe

Urządzenie przeznaczone do montażu przez wykwalifikowany personel posiadający uprawnienia SEP. Montaż należy wykonać na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i sterowania. Przekrój przewodów dobrać zgodnie z obowiązującymi normami dla prądu 10 A. Momenty dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik posiada diodę sygnalizacyjną stanu załączenia? W dostępnych danych nie ma informacji o diodzie LED. W razie potrzeby sygnalizacji zalecamy zastosowanie zewnętrznego wskaźnika.
• Jaki jest stopień ochrony IP tego stycznika? Aparatura modułowa przeznaczona do montażu w rozdzielnicy standardowo osiąga stopień ochrony IP20 w zabudowie. Sam stycznik nie posiada obudowy – jego ochrona zależy od obudowy rozdzielnicy.
• Jaki jest tryb pracy styków – AC-1 czy AC-3? Stycznik półprzewodnikowy nie posiada styków mechanicznych, więc nie jest klasyfikowany według kategorii AC-1/AC-3. Jest przeznaczony do bezstykowego przełączania prądów przemiennych w zakresie podanych parametrów, odpowiedni dla obciążeń rezystancyjnych i indukcyjnych o charakterze liniowym.
