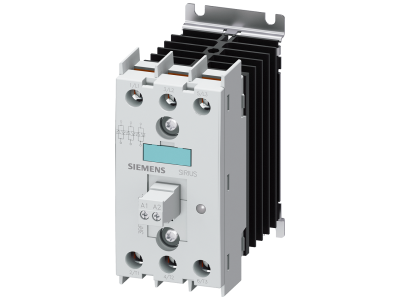

Stycznik półprzewodnikowy 3RF2, 10A, 48-600VAC, 230VAC, kontrola 3 faz, z przyłączem śrubowym | 3RF2410-1AC55 Siemens

Alternatywny kod produktu: 3RF24101AC55

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2410-1AC55 to trójfazowe urządzenie przeznaczone do bezstykowego załączania i wyłączania odbiorników. Prąd znamionowy 10 A oraz zakres napięcia roboczego 48–600 V AC zapewniają bezpieczną pracę w obwodach o średnim obciążeniu, bez ryzyka przegrzania elementów półprzewodnikowych. Napięcie sterowania 230 V AC umożliwia łatwą integrację z typowymi układami automatyki. Produkt wyposażono w przyłącze śrubowe, a jego kompaktowa obudowa przeznaczona jest do montażu na szynie DIN. Należy do rodziny 3RF2; bezpośrednim następcą jest model 3RF3410-1AC55 oferujący aktualne wsparcie techniczne Siemens.

• Prąd znamionowy 10 A: Bezpieczne załączanie obciążeń w instalacjach trójfazowych bez ryzyka przeciążenia elementów półprzewodnikowych.
• Zakres napięcia roboczego 48–600 V AC: Uniwersalność zastosowania – od niskich do podwyższonych napięć sieciowych, w tym 400 V.
• Napięcie sterowania 230 V AC: Łatwe podłączenie do standardowych obwodów sterowniczych bez konieczności stosowania dodatkowych zasilaczy.
• Kontrola 3 faz: Dedykowany do obwodów trójfazowych, umożliwia niezawodne przełączanie wszystkich faz jednocześnie.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje – idealne do zastosowań przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakości Siemens, odpowiednimi dla aparatury modułowej stosowanej w rozdzielnicach.

Zastosowanie

Stycznik półprzewodnikowy 3RF2410-1AC55 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezstykowe przełączanie odbiorników trójfazowych, pracujących w cyklach o dużej częstotliwości. Sprawdza się w systemach automatyki budynkowej, sterowaniu silnikami oraz procesach przemysłowych.

• Sterowanie trójfazowymi silnikami indukcyjnymi w przenośnikach, wentylatorach i pompach.
• Załączanie i wyłączanie grzałek elektrycznych w procesach technologicznych i systemach HVAC.
• Przełączanie oświetlenia w obiektach komercyjnych (sterowanie grupami opraw).
• Integracja z układami PLC, przekaźnikami i stycznikami w inteligentnych instalacjach budynkowych.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 10 A i obowiązującymi normami. Momenty dokręcania zacisków śrubowych stosować według dokumentacji technicznej producenta.

FAQ

• Czy stycznik posiada podświetlenie LED sygnalizujące stan załączenia? Nie, w danych katalogowych nie przewidziano wbudowanego podświetlenia. Stan załączenia można określić mierząc napięcie na zaciskach wyjściowych lub poprzez kontrolkę zewnętrzną.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy zaleca się stosowanie IP20 – należy jednak zapewnić osłonę przed dotykiem w szafie sterowniczej.
• Jaki jest tryb pracy styku – czy jest to styk NO/NC? Stycznik półprzewodnikowy pracuje w trybie bezstykowym (przełączanie za pomocą triaków/tyrystorów). Nie posiada fizycznych styków NO/NC – załączenie następuje w momencie podania napięcia sterującego, a wyłączenie po jego zaniku.
