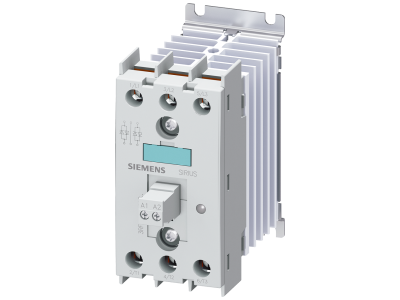

Stycznik półprzewodnikowy 3RF2, 10A , 48-600VAC, 230VAC, kontrola 2 faz, z przyłączem śrubowym | 3RF2410-1AB55 Siemens

Alternatywny kod produktu: 3RF24101AB55

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2410-1AB55 to urządzenie do bezstykowego załączania i wyłączania obciążeń w obwodach prądu przemiennego. Oferuje prąd znamionowy 10 A, co pozwala na bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków. Szeroki zakres napięcia zasilania 48–600 V AC zapewnia uniwersalność zastosowania w różnych instalacjach przemysłowych i budynkowych. Urządzenie kontroluje dwie fazy, a sterowanie odbywa się napięciem 230 V AC. Zaciski śrubowe ułatwiają pewne i trwałe podłączenie przewodów.

• Prąd znamionowy 10 A: umożliwia bezpieczne sterowanie obwodami o umiarkowanym obciążeniu, minimalizując straty ciepła w porównaniu ze stycznikami mechanicznymi.
• Napięcie zasilania 48–600 V AC: szeroki zakres napięcia roboczego pozwala na stosowanie w instalacjach niskiego i średniego napięcia bez konieczności stosowania dodatkowych przekładników.
• Sterowanie napięciem 230 V AC: standardowy sygnał sterujący, łatwo dostępny w typowych szafach sterowniczych i rozdzielnicach.
• Kontrola dwóch faz (2-fazowe załączanie): odpowiednie do obciążeń trójfazowych przy zachowaniu prostoty układu sterowania.
• Przyłącze śrubowe: trwałe i pewne połączenie przewodów, odporne na wibracje i ułatwiające serwis.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2410-1AB55 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej. Produkt spełnia ogólne wymagania norm dla styczników półprzewodnikowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Stycznik półprzewodnikowy 3RF2410-1AB55 sprawdza się wszędzie tam, gdzie wymagane jest szybkie, beziskrowe i ciche przełączanie obciążeń. Znajduje zastosowanie w automatyce przemysłowej, systemach HVAC oraz sterowaniu oświetleniem.

• Sterowanie grzałkami elektrycznymi, piecami oporowymi i innymi odbiornikami rezystancyjnymi w zakresie prądu do 10 A.
• Załączanie i wyłączanie silników małej mocy (np. wentylatorów, pomp) w połączeniu z odpowiednim zabezpieczeniem przeciążeniowym.
• Sygnalizacja i sterowanie w systemach automatyki budynkowej (BMS) – impulsy do styczników mechanicznych lub przekaźników pomocniczych.
• Zastosowanie w szafach sterowniczych, gdzie wymagana jest długa żywotność łączeń (brak elementów mechanicznych).

Wskazówki Montażowe

Montaż stycznika półprzewodnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i sterowania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy sprawdzić w dokumentacji producenta. Zapewnić odpowiednią wentylację, aby nie przekroczyć temperatury pracy.

FAQ

• Jaki jest prąd znamionowy stycznika? Prąd znamionowy wynosi 10 A. Należy uwzględnić go przy doborze zabezpieczeń nadprądowych.
• Jakie napięcie sterowania jest wymagane? Sterowanie odbywa się napięciem 230 V AC – standardowym dla instalacji niskiego napięcia.
• Czy stycznik nadaje się do załączania silników? Stycznik półprzewodnikowy może być stosowany do sterowania silnikami, jednak wymaga dodatkowego zabezpieczenia przeciążeniowego i analizy charakterystyki rozruchu (np. prąd rozruchowy). Przed montażem należy zapoznać się z dokumentacją techniczną.
