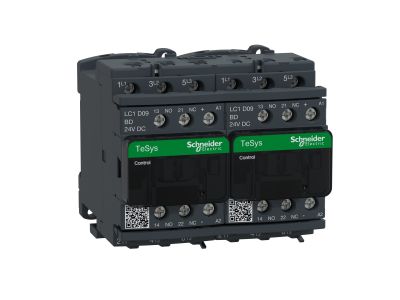

Stycznik nawrotny TeSys 9A AC-3 napięcie cewki 24VDC 3P | LC2D09BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys LC2D09BD od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 9 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy napięciu 400 V. Kluczowym elementem konstrukcji jest cewka zasilana napięciem stałym 24 V DC, która posiada wbudowany moduł ogranicznika przepięć, co znacząco podnosi bezpieczeństwo układów sterowania i chroni czułe wyjścia sterowników PLC.

• Konstrukcja 3-biegunowa (3P): Zapewnia stabilne połączenie dla trójfazowych układów zasilania.
• Mechaniczna blokada: Fabrycznie zmontowany układ nawrotny gwarantuje bezpieczną zmianę kierunku obrotów silnika, eliminując ryzyko jednoczesnego załączenia obu kierunków.
• Zintegrowane styki pomocnicze: Wyposażenie w styki 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwia łatwą realizację układów sygnalizacji i blokad elektrycznych.
• Technologia EverLink: Zapewnia stały moment docisku przewodów, co minimalizuje ryzyko przegrzania zacisków w wyniku drgań lub upływu czasu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego niezawodność w zakresie aparatury niskonapięciowej. Posiada certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony IP20 gwarantuje zabezpieczenie przed bezpośrednim dotykiem części pod napięciem, zgodnie z normą VDE 0106.

Zastosowanie

Styczniki TeSys LC2D09BD znajdują szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Są idealnym wyborem dla wszystkich rodzajów rozruszników, w tym układów nawrotnych, liniowych oraz przełączników gwiazda-trójkąt. Dzięki pełnej integracji z systemami sterowania, doskonale sprawdzają się w napędach przenośników, pomp, wentylatorów oraz w zaawansowanych maszynach produkcyjnych, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna przy zachowaniu kompaktowych wymiarów.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i może być realizowany na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny kontakt elektryczny. Dzięki szerokości zaledwie 90 mm dla kompletnego układu nawrotnego, stycznik pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Zaleca się stosowanie odpowiednich zabezpieczeń przeciążeniowych, takich jak przekaźniki termiczne serii LRD, które są w pełni kompatybilne z tym modelem.

FAQ

• Czy cewka 24V DC wymaga dodatkowego zabezpieczenia przeciwprzepięciowego? Nie, model LC2D09BD posiada fabrycznie wbudowaną diodę tłumiącą, która chroni układ sterowania przed przepięciami łączeniowymi.
• Czy można wymienić cewkę w tym modelu? Tak, konstrukcja serii TeSys Deca pozwala na serwisową wymianę cewki bez konieczności demontażu całego aparatu z szyny.
• Jaki jest maksymalny przekrój przewodów? Zaciski śrubowe pozwalają na podłączenie przewodów giętkich i sztywnych o przekroju do 4 mm², co zapewnia swobodę w projektowaniu instalacji.
