Stycznik nawrotny TeSys 25A AC-3 napięcie cewki 48VAC 3P, TeSys D | LC2D25E7 Schneider Electric

Opis i Kluczowe Cechy

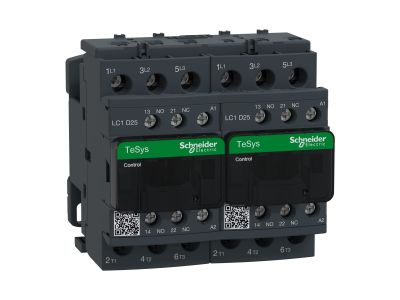

Stycznik nawrotny TeSys D, symbol LC2D25E7, to trójbiegunowy stycznik przystosowany do pracy w kategorii AC-3 z prądem znamionowym 25A i napięciem cewki 48VAC. Konstrukcja nawrotna umożliwia zmianę kierunku wirowania silnika bez konieczności stosowania dodatkowych elementów przełączających. Urządzenie przeznaczone do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC-3 25 A: Zapewnia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, ograniczając ryzyko przegrzania styków i przedłużając żywotność stycznika.
• Napięcie cewki 48 VAC: Umożliwia bezpośrednie sterowanie z typowych układów automatyki i przekaźników bez konieczności stosowania dodatkowych zasilaczy.
• Trzy bieguny (3P): Pozwalają na przełączanie wszystkich trzech faz silnika trójfazowego, co jest niezbędne do poprawnej realizacji rozruchu i zmiany kierunku obrotów.
• Konstrukcja nawrotna: Integruje dwa styczniki w jednym urządzeniu z mechanicznym i elektrycznym blokowaniem, co zapobiega jednoczesnemu załączeniu obu kierunków.
• Pełna integracja z systemami sterowania: Stycznik współpracuje z modułami rozszerzeń, przekaźnikami i PLC, ułatwiając budowę rozbudowanych układów automatyki.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony jest do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Szczegółowe informacje dotyczące konkretnych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Stycznik nawrotny TeSys D LC2D25E7 jest uniwersalnym elementem w układach sterowania silnikami trójfazowymi, gdzie wymagana jest zmiana kierunku obrotów. Sprawdza się zarówno w prostych aplikacjach, jak i w złożonych systemach automatyki przemysłowej.

• Sterowanie silnikami trójfazowymi z możliwością zmiany kierunku wirowania (pompy, wentylatory, przenośniki).
• Budowa rozruszników nawrotnych – bezpośrednich i z autotransformatorem.
• Realizacja przełączników gwiazda/trójkąt we współpracy z dodatkowymi stycznikami i przekaźnikami czasowymi.
• Integracja z systemami automatyki budynkowej i sterownikami PLC do zdalnego załączania i zmiany kierunku pracy odbiorników.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego (25 A) oraz warunków środowiskowych. Moment dokręcania śrub zacisków stosować zgodnie z danymi w karcie katalogowej, aby zapewnić pewne połączenie i uniknąć przegrzania.

FAQ

• Jakie jest napięcie cewki tego stycznika? Napięcie cewki wynosi 48 VAC. Należy podawać je zgodnie z oznaczeniem na tabliczce znamionowej i nie przekraczać dopuszczalnych odchyłek.
• Czy stycznik ma podświetlenie lub wskaźnik LED? W dostarczonych danych nie ma informacji o podświetleniu. Należy sprawdzić dokumentację producenta lub kartę katalogową dla konkretnej wersji.
• Jaki stopień ochrony ma to urządzenie? Typowy stopień ochrony dla aparatury modułowej instalowanej w rozdzielnicach to IP20. W celu uzyskania dokładnych danych dotyczących konkretnego modelu zalecamy zapoznanie się z dokumentacją techniczną.
