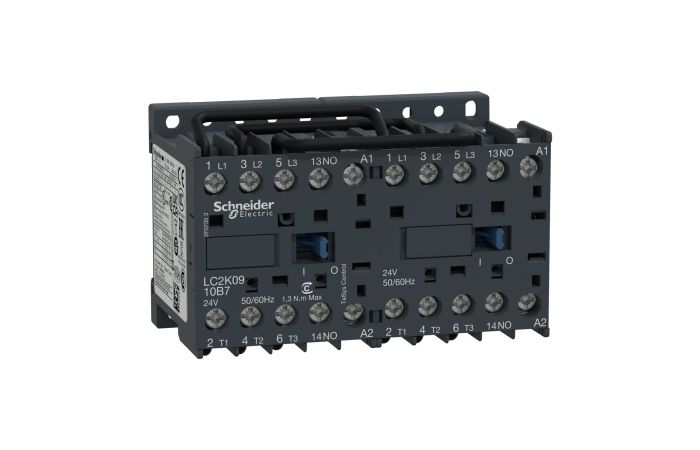

Stycznik nawrotny miniaturowy TeSys 9A AC-3 styk pomocniczy 1NO napięcie cewki 48VAC 3P, TeSys K | LC2K0910E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny miniaturowy TeSys K o numerze katalogowym LC2K0910E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o precyzyjnym sterowaniu silnikami elektrycznymi. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 9 A w kategorii użytkowania AC-3, co pozwala na efektywną pracę z silnikami o mocy do 4 kW przy napięciu 400 V. Jako układ nawrotny, produkt składa się z dwóch fabrycznie połączonych styczników z blokadą mechaniczną, co gwarantuje bezpieczną zmianę kierunku obrotów silnika bez ryzyka jednoczesnego załączenia obu kierunków.

• Napięcie sterujące: Cewka zasilana napięciem 48 V AC (prąd przemienny) o częstotliwości 50/60 Hz, idealna do systemów sterowania o obniżonym napięciu bezpiecznym.
• Konfiguracja styków: Urządzenie posiada 3 bieguny główne (3P) oraz wbudowany styk pomocniczy typu 1NO (normalnie otwarty), który umożliwia sygnalizację stanu pracy do sterownika PLC lub układów kontrolnych.
• Kompaktowe wymiary: Seria TeSys K wyróżnia się minimalnym zapotrzebowaniem na miejsce w rozdzielnicy, zachowując przy tym wysoką trwałość mechaniczną i elektryczną.
• Integracja: Pełna kompatybilność z akcesoriami Schneider Electric pozwala na szybką rozbudowę o dodatkowe bloki styków pomocniczych czy moduły przeciwzakłóceniowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności w aplikacjach przemysłowych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki temu może być stosowany w maszynach eksportowanych na rynki globalne. Stopień ochrony obudowy oraz zacisków zapewnia bezpieczną eksploatację w typowych warunkach szaf sterowniczych.

Zastosowanie

Stycznik nawrotny LC2K0910E7 znajduje szerokie zastosowanie w automatyce przemysłowej i budynkowej. Jest dedykowany do sterowania napędami wymagającymi zmiany kierunku obrotów, takimi jak:

• Systemy transportu bliskiego: przenośniki taśmowe, rolkowe oraz windy towarowe.
• Napędy bram przemysłowych i rolet automatycznych.
• Układy wentylacji i klimatyzacji, gdzie wymagane jest sterowanie rewersyjne wentylatorów.
• Pompy i mieszadła w procesach technologicznych.
• Rozruszniki gwiazda-trójkąt oraz układy z autotransformatorami.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf. Stycznik można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 9 A, zapewniając stabilne przesyłanie energii do odbiornika.
• Pozycja pracy: Urządzenie jest przystosowane do pracy w pionie i poziomie, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych zgodnie z dokumentacją techniczną.
• Blokada mechaniczna: Przed uruchomieniem należy upewnić się, że fabryczna blokada między stycznikami działa poprawnie, uniemożliwiając zwarcie międzyfazowe.

FAQ

1. Czy stycznik posiada wbudowaną blokadę mechaniczną?
Tak, model LC2K0910E7 jako stycznik nawrotny posiada fabrycznie zamontowaną blokadę mechaniczną, która fizycznie uniemożliwia jednoczesne zamknięcie styków obu jednostek.

2. Jakie jest napięcie cewki w tym modelu?
Ten konkretny model posiada cewkę sterującą na napięcie 48 V AC. W ofercie dostępne są również wersje na inne napięcia, np. 24 V AC lub 230 V AC.

3. Czy mogę dołożyć dodatkowe styki pomocnicze?
Tak, seria TeSys K pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od przodu, co zwiększa możliwości konfiguracyjne układu sterowania.
