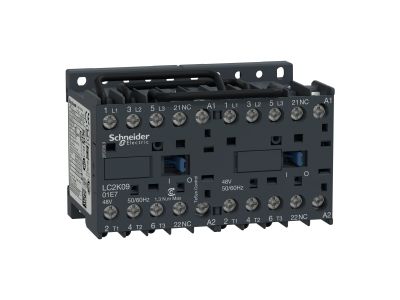

Stycznik nawrotny miniaturowy TeSys 9A AC-3 styk pomocniczy 1NC napięcie cewki 230VAC 3P, TeSys K | LC2K0901P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny miniaturowy TeSys K o numerze katalogowym LC2K0901P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o precyzyjnym sterowaniu silnikami elektrycznymi w układach nawrotnych. Urządzenie charakteryzuje się prądem znamionowym 9A w kategorii użytkowania AC-3, co pozwala na efektywne załączanie silników klatkowych o mocy do 4 kW przy napięciu 400V. Kompaktowa konstrukcja typu miniaturowego umożliwia znaczną oszczędność miejsca w szafach sterowniczych, nie rezygnując przy tym z wysokiej trwałości mechanicznej i elektrycznej.

• Konfiguracja 3P (3-biegunowa): Zapewnia pełną kontrolę nad obwodami trójfazowymi.
• Napięcie cewki 230V AC: Standardowe napięcie sterujące ułatwia integrację z większością przemysłowych systemów automatyki.
• Zintegrowany styk pomocniczy 1NC: Dodatkowy styk rozwierny pozwala na realizację blokad elektrycznych oraz sygnalizację stanu pracy urządzenia.
• Układ nawrotny: Fabrycznie zmontowany zestaw dwóch styczników z blokadą mechaniczną, idealny do zmiany kierunku obrotów silnika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada certyfikację CE oraz UL/CSA, co potwierdza jego wysoką jakość wykonania oraz dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy zapewnia bezpieczną eksploatację przy zachowaniu odpowiednich warunków montażowych.

Zastosowanie

Styczniki serii TeSys K znajdują szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Model LC2K0901P7 jest dedykowany do:

• Rozruszników nawrotnych: Kluczowy element w układach wymagających zmiany kierunku pracy napędu, takich jak bramy przemysłowe, przenośniki taśmowe czy windy.
• Układów gwiazda-trójkąt: Może stanowić komponent rozbudowanych systemów rozruchu silników o większych mocach.
• Systemów sterowania HVAC: Zarządzanie pracą wentylatorów i pomp w instalacjach klimatyzacyjnych.
• Integracji z PLC: Dzięki niskiemu poborowi mocy przez cewkę, urządzenie doskonale współpracuje z wyjściami sterowników programowalnych.

Wskazówki Montażowe

Montaż stycznika LC2K0901P7 jest intuicyjny i szybki dzięki systemowi mocowania na standardowej szynie DIN 35 mm. Możliwy jest również montaż bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanych do prądu znamionowego 9A. Dzięki pełnej integracji z akcesoriami serii TeSys, do stycznika można łatwo dołączyć dodatkowe bloki styków pomocniczych lub moduły przeciwzakłóceniowe.

FAQ

• Czy stycznik posiada blokadę mechaniczną? Tak, jako stycznik nawrotny, zestaw jest wyposażony w fabryczną blokadę mechaniczną uniemożliwiającą jednoczesne załączenie obu kierunków.
• Jakie jest przeznaczenie styku 1NC? Styk pomocniczy normalnie zamknięty (NC) jest najczęściej wykorzystywany w obwodzie sterowania do realizacji blokady elektrycznej drugiego stycznika lub do sygnalizacji spoczynku urządzenia.
• Czy urządzenie można montować w dowolnej pozycji? Zaleca się montaż w pozycji pionowej na szynie DIN, jednak dopuszczalne są odchylenia zgodnie z dokumentacją techniczną producenta Schneider Electric.
