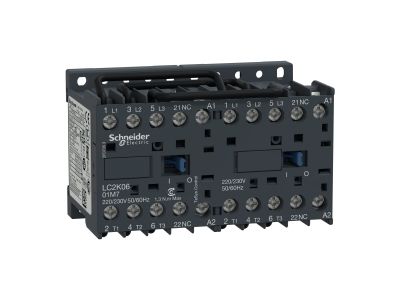

Stycznik nawrotny miniaturowy TeSys 6A AC-3 styk pomocniczy 1NC napięcie cewki 230VAC 3P, TeSys K | LC2K0601P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny miniaturowy TeSys K o numerze katalogowym LC2K0601P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o precyzyjnym sterowaniu silnikami w układach nawrotnych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 6A w kategorii użytkowania AC-3, co czyni go idealnym wyborem do sterowania silnikami klatkowymi o mniejszej mocy. Wyposażony w trzy bieguny główne (3P) oraz fabrycznie zintegrowany styk pomocniczy o konfiguracji 1NC (rozwierny), pozwala na skuteczną realizację blokad elektrycznych i sygnalizację stanu pracy.

Kluczowym atutem serii TeSys K jest jej miniaturowa konstrukcja, która umożliwia znaczną oszczędność miejsca w szafach sterowniczych bez kompromisów w zakresie wydajności. Cewka sterująca zasilana napięciem 230V AC (prąd przemienny) zapewnia kompatybilność ze standardowymi sieciami zasilającymi w instalacjach przemysłowych i komercyjnych. Dzięki pełnej integracji z systemami sterowania, stycznik ten stanowi fundament niezawodnych układów automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i trwałość w wymagających warunkach eksploatacyjnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych i wysoką jakość wykonania charakterystyczną dla marki Schneider Electric.

Zastosowanie

Styczniki TeSys K znajdują szerokie zastosowanie w różnorodnych aplikacjach inżynieryjnych. Są dedykowane do:

• Budowy rozruszników nawrotnych umożliwiających zmianę kierunku obrotów silnika.
• Układów rozruchowych liniowych oraz przełączników gwiazda-trójkąt.
• Systemów sterowania za pośrednictwem autotransformatorów.
• Aplikacji w systemach HVAC, pompach, wentylatorach oraz przenośnikach taśmowych.
• Integracji z systemami PLC w nowoczesnych liniach produkcyjnych.

Wskazówki Montażowe

Montaż stycznika LC2K0601P7 jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji rozdzielnic. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe dokręcenie zacisków śrubowych – zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Zapewnienie odpowiedniej przestrzeni wentylacyjnej w przypadku montażu wielu aparatów obok siebie.
• Weryfikację napięcia sterującego cewki (230V AC) przed podłączeniem zasilania, aby uniknąć uszkodzenia elementu wykonawczego.

FAQ

1. Czy ten stycznik posiada wbudowaną blokadę mechaniczną?
Tak, jako stycznik nawrotny, zestaw ten jest fabrycznie przygotowany do pracy w układzie nawrotnym, co obejmuje niezbędne powiązania mechaniczne między dwoma jednostkami stycznikowymi.

2. Jaki jest główny obszar zastosowania kategorii AC-3?
Kategoria AC-3 dotyczy załączania i wyłączania silników klatkowych w trakcie biegu, co jest standardem w większości aplikacji przemysłowych.

3. Czy do stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, seria TeSys K pozwala na rozbudowę o dodatkowe bloki styków pomocniczych montowanych od czoła, co zwiększa elastyczność konfiguracji układu sterowania.
