Stycznik modułowy STR40-63 montaż na szynie styki 4NO 63A 230V AC 6,4W | ST63-40 F&F

Opis i Kluczowe Cechy

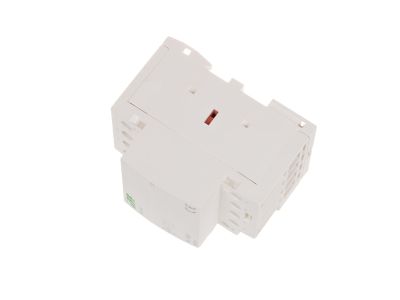

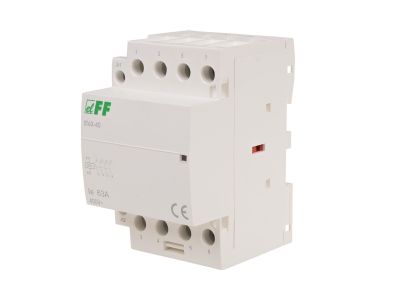

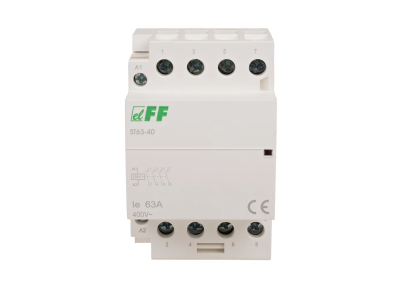

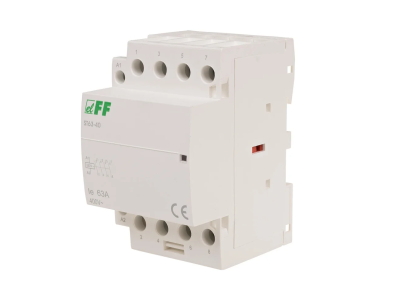

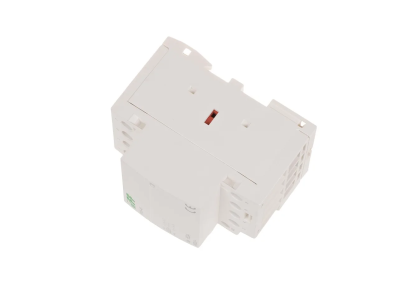

Stycznik modułowy STR40-63 (symbol ST63-40) to elektromagnetyczny łącznik przystosowany do montażu na szynie 35 mm, o szerokości 3 modułów. Wyposażony w cztery styki zwierne (4×NO) o prądzie znamionowym 63 A, co zapewnia niezawodne łączenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Napięcie cewki 230 V AC oraz pobór mocy 6,4 W umożliwiają bezproblemowe sterowanie w standardowych instalacjach jednofazowych.

• Prąd torów głównych 63 A: bezpieczna praca w obwodach o dużym obciążeniu, minimalizacja nagrzewania styków przy długotrwałym przewodzeniu prądu.
• 4 styki NO (normalnie otwarte): możliwość przełączania czterech niezależnych obwodów lub jednego odbiornika trójfazowego i neutralnego – elastyczność konfiguracji.
• Moc łączeniowa AC1 24 kW / AC3 8,5 kW (230 V): odpowiedni do sterowania odbiorników rezystancyjnych (AC1) oraz lekkich obciążeń silnikowych (AC3) zgodnie z kategorią użytkową.
• Trwałość elektryczna 1×10⁵ cykli, mechaniczna 1×10⁶ cykli: długa żywotność w aplikacjach wymagających częstego łączenia, redukcja kosztów eksploatacji.
• Napięcie izolacji 4 kV, temperatura pracy -25 ÷ 50 °C: wysoki margines bezpieczeństwa izolacji i szeroki zakres środowiskowy, gwarantujący niezawodność w różnych warunkach.

Zgodność z Normami

Stycznik modułowy ST63-40 został zaprojektowany i przebadany zgodnie z normą IEC 61095. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych. Parametry elektryczne i mechaniczne są potwierdzone badaniami typu.

Zastosowanie

Dzięki kompaktowej obudowie modułowej i dużej mocy łączeniowej stycznik sprawdza się w różnorodnych instalacjach przemysłowych i budynkowych. Idealny do:

• Sterowania obwodami oświetleniowymi, grzałkami, piecami rezystancyjnymi o mocy do 24 kW (AC1).
• Łączenia i rozłączania lekkich silników (pompy, wentylatory) o mocy do 8,5 kW w kategorii AC3.
• Współpracy z regulatorami temperatury, przekaźnikami i sterownikami PLC do automatyzacji procesów.
• Zasilania tablic rozdzielczych, szaf sterowniczych i rozdzielnic głównych w budynkach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 16 mm². Moment dokręcania oraz dobór przekroju przewodów należy wykonać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN-HD 60364). Przed pierwszym załączeniem sprawdzić poprawność podłączenia cewki i torów głównych.

FAQ

• Jaki stopień ochrony ma stycznik ST63-40? Stopień ochrony obudowy to IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic o wyższym IP.
• Czy styków jest normalnie otwartych czy zamkniętych? Stycznik posiada 4 styki normalnie otwarte (4×NO). W stanie spoczynku styki są rozwarte, a ich zwieranie następuje po podaniu napięcia na cewkę.
• Jaka jest trwałość mechaniczna stycznika? Deklarowana trwałość mechaniczna wynosi 1×10⁶ cykli, a trwałość łączeniowa elektryczna to 1×10⁵ cykli (przy prądzie i napięciu znamionowym).
