Stycznik modułowy STR40-40 montaż na szynie styki 4NO 40A 230V AC 6,4W | ST40-40 F&F

Opis i Kluczowe Cechy

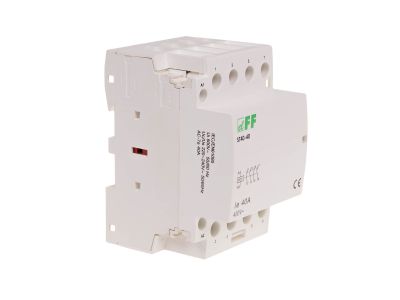

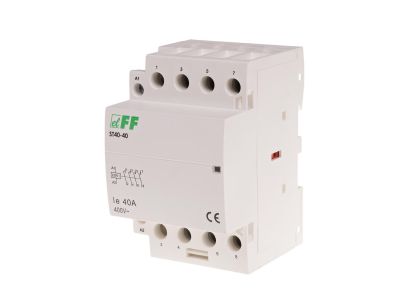

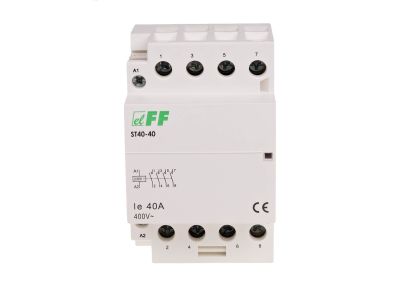

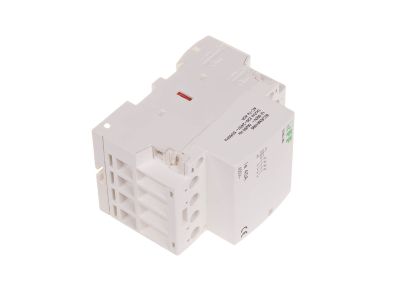

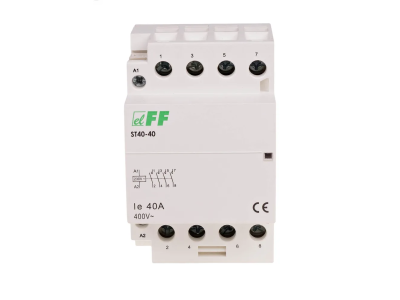

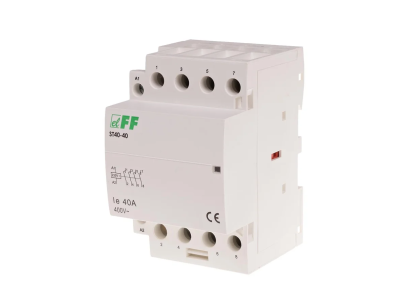

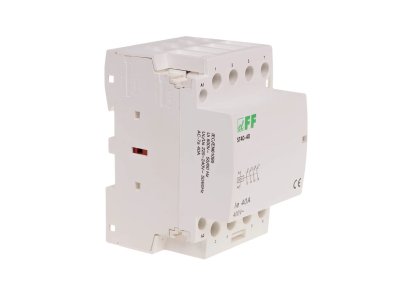

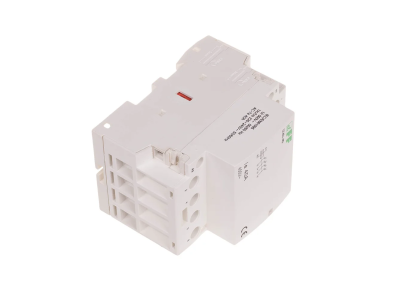

Stycznik modułowy STR40-40 (symbol ST40-40) to czterobiegunowy stycznik elektromagnetyczny z zestykami 4NO (normalnie otwarte) o prądzie znamionowym 40A, przeznaczony do montażu na szynie DIN 35 mm. Urządzenie znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, umożliwiając zdalne załączanie i wyłączanie odbiorników o wysokim poborze mocy. Dzięki mocy łączeniowej AC1 16 kW oraz AC3 5,5 kW sprawdza się zarówno w obwodach rezystancyjnych, jak i silnikowych. Szerokość 3 moduły i napięcie cewki 230 V AC ułatwiają integrację z instalacjami budynkowymi.

• Prąd torów głównych 40 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiedni do sterowania silnikami, grzałkami i oświetleniem.
• Konfiguracja styków 4×NO (4 normalnie otwarte): Umożliwia jednoczesne przełączanie czterech niezależnych obwodów, co zwiększa elastyczność instalacji i redukuje liczbę potrzebnych elementów.
• Moc łączeniowa AC1 16 kW (230 V) i AC3 5,5 kW (230 V): Gwarantuje niezawodne łączenie obciążeń rezystancyjnych (np. grzejniki) oraz silników indukcyjnych, z zachowaniem długiej żywotności styków.
• Pobór mocy cewki 6,4 W: Niskie zużycie energii przyciągania, co przekłada się na mniejsze obciążenie sterownika i niższe koszty eksploatacji.
• Trwałość elektryczna 100 000 cykli i mechaniczna 1 000 000 cykli: Wysoka niezawodność i długa żywotność, minimalizująca konieczność wymiany i przestoje w instalacji.

Zgodność z Normami

Stycznik STR40-40 spełnia wymagania normy IEC 61095 (EN 61095) dotyczącej styczników elektromagnetycznych do użytku domowego i podobnego. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach przy montażu w rozdzielnicy.

Zastosowanie

Dzięki uniwersalnej charakterystyce stycznik STR40-40 znajduje szerokie zastosowanie w instalacjach przemysłowych i budynkowych. Może być wykorzystywany do:

• Sterowania silnikami elektrycznymi (kategoria AC3) – pompy, wentylatory, kompresory, przenośniki.
• Załączania obciążeń rezystancyjnych (kategoria AC1) – piece grzewcze, bojlery, grzałki, oświetlenie żarowe i LED.
• Zdalnego przełączania obwodów w systemach automatyki budynkowej – współpraca z przekaźnikami, PLC, stycznikami nadrzędnymi.
• Sterowania oświetleniem w halach, magazynach i budynkach użyteczności publicznej – realizacja grup załączania i wygaszania.

Wskazówki Montażowe

Montaż i podłączenie stycznika STR40-40 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie montuje się na szynie DIN 35 mm (TH35) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 16 mm². Moment dokręcania śrub należy stosować zgodnie z danymi na obudowie lub w karcie katalogowej. Przekrój przewodów powinien być dobrany do prądu obciążenia i zabezpieczeń.

FAQ

• Czy stycznik posiada podświetlenie sygnalizujące stan załączenia? Stycznik STR40-40 nie jest wyposażony w podświetlenie. Stan pracy (załączony/wyłączony) można określić na podstawie położenia dźwigni ręcznej (jeśli występuje) lub wskaźnika mechanicznego na obudowie.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP20 – stycznik jest chroniony przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale nie jest odporny na wilgoć. Przeznaczony do montażu w suchych pomieszczeniach, wewnątrz rozdzielnicy o odpowiednim IP.
• Jaki jest tryb pracy styków? Czy są normalnie otwarte czy normalnie zamknięte? Stycznik posiada cztery zestawy styków normalnie otwarte (4NO). Oznacza to, że w stanie spoczynku (cewka niezasilona) styki są rozwarte, a po podaniu napięcia na cewkę zwierają się, umożliwiając przepływ prądu.
