Stycznik modułowy STR40-31 montaż na szynie styki 3NO 1NC 40A 230V AC 6,4W | ST40-31 F&F

Opis i Kluczowe Cechy

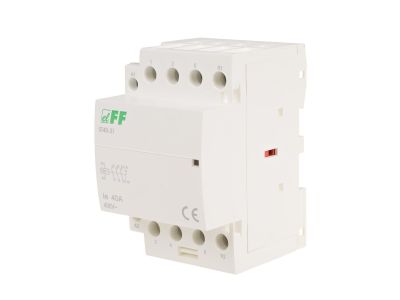

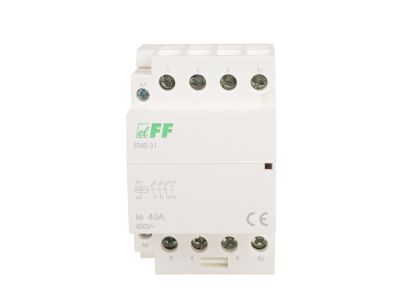

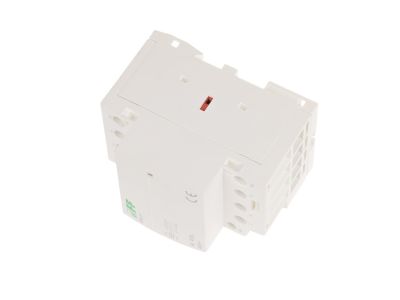

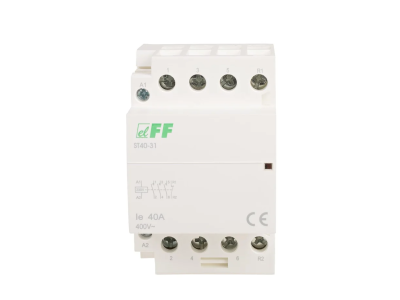

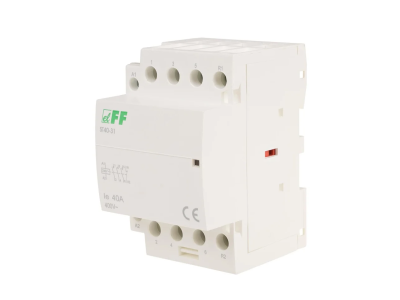

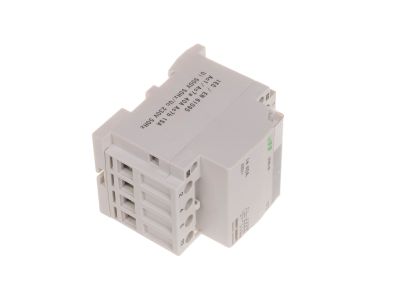

Stycznik modułowy STR40-31 (symbol ST40-31) to elektromagnetyczne urządzenie przeznaczone do montażu na szynie 35 mm. Wyposażony w trzy styki normalnie otwarte (3NO) i jeden normalnie zamknięty (1NC), o prądzie znamionowym 40 A przy napięciu cewki 230 V AC. Szerokość 3 modułów (54 mm) umożliwia kompaktową instalację w rozdzielnicach. Dzięki mocy łączeniowej kategorii AC1 16 kW i AC3 5,5 kW sprawdza się zarówno przy obciążeniach rezystancyjnych, jak i silnikach indukcyjnych.

• Prąd torów głównych 40 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja styków 3NO + 1NC: Umożliwia sterowanie trzema niezależnymi obwodami oraz dodatkowy styk pomocniczy do sygnalizacji lub blokady.
• Napięcie cewki 230 V AC: Standardowe napięcie sieciowe ułatwia zasilanie bez potrzeby dodatkowych transformatorów.
• Moc łączeniowa kat. AC1 16 kW (230 V): Wysoka zdolność przełączania obciążeń rezystancyjnych, np. grzejników elektrycznych.
• Trwałość łączeniowa elektryczna 1×10⁵ i mechaniczna 1×10⁶ cykli: Długa żywotność zapewniająca niezawodność w intensywnie eksploatowanych instalacjach.

Zgodność z Normami

Stycznik STR40-31 spełnia wymagania normy IEC 61095, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych. Posiada certyfikat CE.

Zastosowanie

Stycznik modułowy ST40-31 znajduje zastosowanie w instalacjach elektrycznych wymagających sterowania odbiornikami o dużym prądzie. Dzięki trzem stykom NO i jednemu NC może być używany do:

• Sterowania obwodami grzewczymi, oświetleniem i innymi obciążeniami rezystancyjnymi (kategoria AC1) o mocy do 16 kW.
• Bezpośredniego załączania i wyłączania silników indukcyjnych (kategoria AC3) o mocy do 5,5 kW.
• Wykorzystania styku NC jako sygnalizacji stanu zadziałania lub blokady w układach automatyki.
• Impulsowego sterowania stycznikami większej mocy, przekaźnikami lub wejściami PLC w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm). Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 16 mm². Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Należy dobrać przekrój przewodów odpowiednio do prądu obciążenia (40 A).

FAQ

• Jakie jest napięcie zasilania cewki? Cewka stycznika ST40-31 jest przystosowana do napięcia 230 V AC, co pozwala na bezpośrednie podłączenie do standardowej sieci.
• Jaki jest stopień ochrony tego stycznika? Stopień ochrony IP20 oznacza ochronę przed dotykiem przypadkowym. Urządzenie nie jest odporne na wilgoć ani pył – przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaka jest trwałość mechaniczna i elektryczna? Trwałość mechaniczna wynosi 1×10⁶ cykli, a elektryczna 1×10⁵ cykli. Przy odpowiednio dobranym obciążeniu zapewnia to wieloletnią bezawaryjną pracę.
