Stycznik modułowy STR40-04 montaż na szynie styki 4NC 40A 230V AC 6,4W | ST40-04 F&F

Opis i Kluczowe Cechy

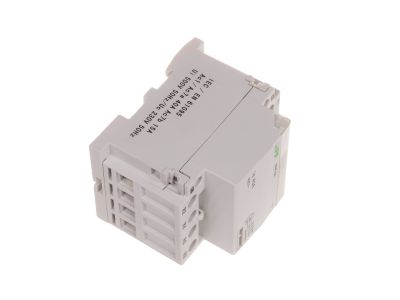

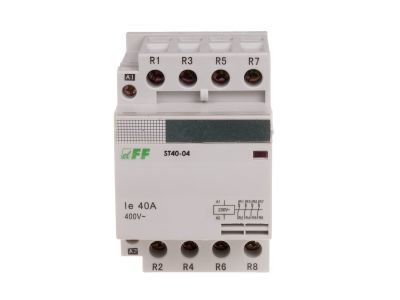

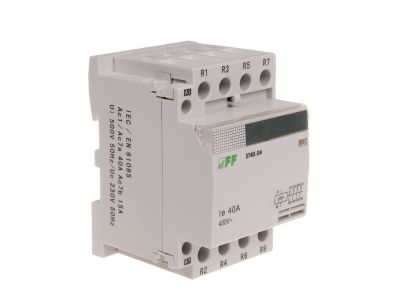

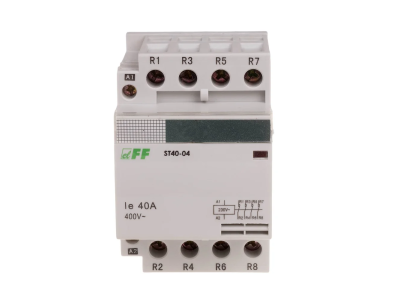

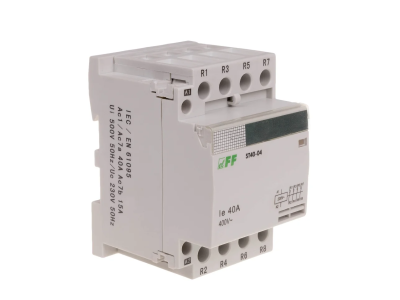

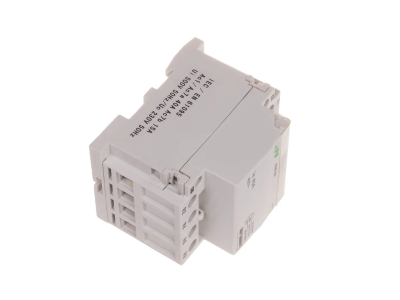

Stycznik modułowy STR40-04 (symbol ST40-04) to elektromagnetyczny łącznik przeznaczony do montażu na szynie 35 mm. Wyposażony w cztery styki rozwierne (4NC) o prądzie znamionowym 40 A w torach głównych, zapewnia bezpieczne i niezawodne przełączanie obwodów o znacznym obciążeniu. Napięcie cewki 230 V AC oraz szerokość 3 modułów (52,5 mm) czynią go odpowiednim do standardowych rozdzielnic modułowych. Moc łączeniowa 16 kW (kategoria AC1) i 5,5 kW (AC3) pozwala na sterowanie zarówno odbiornikami rezystancyjnymi, jak i silnikowymi.

• Prąd torów głównych 40 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Konfiguracja 4×NC (styki rozwierne): Idealna do układów bezpieczeństwa i obwodów, które wymagają stanu załączenia przy braku napięcia na cewce.
• Moc łączeniowa AC1 – 16 kW (230 V): Odpowiednia dla obciążeń rezystancyjnych, takich jak grzałki czy piece.
• Moc łączeniowa AC3 – 5,5 kW (230 V): Zapewnia niezawodne sterowanie silnikami indukcyjnymi o umiarkowanej mocy.
• Trwałość mechaniczna 1×10⁶ cykli i elektryczna 1×10⁵ cykli: Gwarantuje długą żywotność i stabilność działania w aplikacjach o częstych łączeniach.
• Szerokość 3 modułów (52,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę aparatury.

Zgodność z Normami

Stycznik STR40-04 spełnia wymagania normy IEC 61095, dotyczącej styczników elektromagnetycznych do zastosowań domowych i podobnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Napięcie izolacji wynosi 4 kV, a stopień ochrony IP20 chroni przed dostępem do części czynnych w normalnych warunkach eksploatacji.

Zastosowanie

Stycznik modułowy ST40-04 znajduje zastosowanie w instalacjach mieszkaniowych, komercyjnych oraz lekkim przemyśle, wszędzie tam, gdzie wymagane jest zdalne włączanie i wyłączanie odbiorników. Dzięki stykom NC szczególnie sprawdza się w układach awaryjnego zatrzymania i obwodach bezpieczeństwa.

• Sterowanie silnikami (wentylatory, pompy, klimatyzatory) w kategorii AC3.
• Załączanie obciążeń rezystancyjnych (grzałki, piece elektryczne) w kategorii AC1.
• Realizacja impulsów sterujących do styczników większej mocy, przekaźników lub wejść PLC.
• Obwody bezpieczeństwa – styki NC zapewniają odcięcie zasilania przy braku napięcia sterującego.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (35 mm) w rozdzielnicy modułowej. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 16 mm² – dobór przekroju należy dostosować do prądu obciążenia zgodnie z normami. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Produkt przechowywać i użytkować w temperaturze od -25°C do +50°C.

FAQ

• Czy stycznik ST40-04 posiada podświetlenie lub wskaźnik LED? W dostarczonych danych nie ma informacji o podświetleniu. Stycznik nie posiada wbudowanego wskaźnika LED – stan załączenia należy sprawdzać miernikiem lub po dźwięku charakterystycznego „kliknięcia” podczas pracy.
• Jaki jest stopień ochrony stycznika? Stopień ochrony podano jako IP20 – oznacza to, że urządzenie jest chronione przed dostępem do części niebezpiecznych palcami (średnica >12,5 mm) oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani wodę, dlatego powinien być montowany w rozdzielnicy wewnątrz budynku.
• Jaki jest tryb pracy styków – czy są to styki normalnie zamknięte (NC)? Tak, stycznik wyposażony jest w 4 styki rozwierne (NC), co oznacza, że przy braku napięcia na cewce styki są zwarte. Po podaniu napięcia 230 V AC cewka otwiera styki. To typowe dla układów bezpieczeństwa – w razie zaniku napięcia odbiornik zostaje odcięty.
