Stycznik modułowy STR25-40 montaż na szynie styki 4NO 25A 230V AC 4,0W | ST25-40 F&F

Opis i Kluczowe Cechy

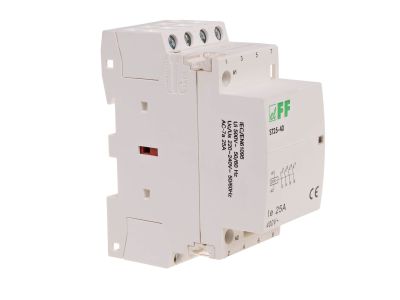

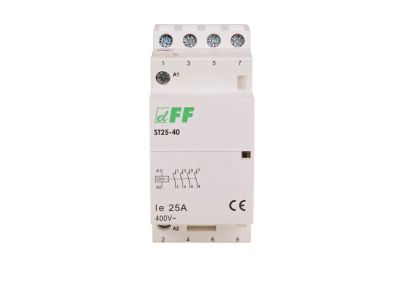

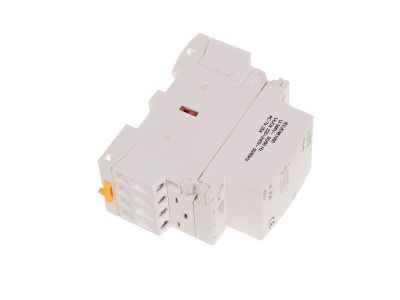

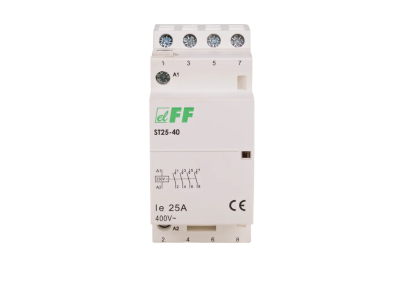

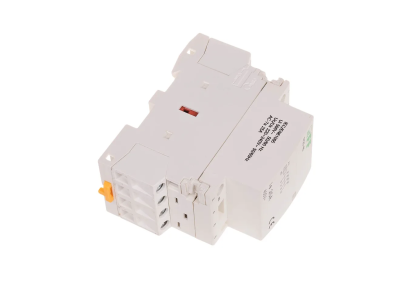

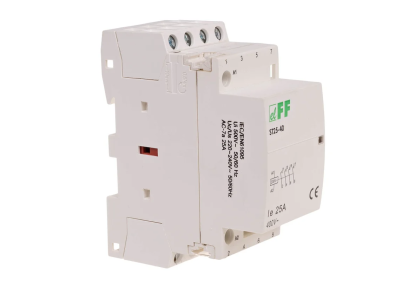

Stycznik modułowy STR25-40 (symbol ST25-40) to elektromagnetyczne urządzenie przełączające z konfiguracją styków 4×NO, o prądzie torów głównych 25 A i napięciu cewki 230 V AC. Dzięki niskiemu poborowi mocy 4 W oraz szerokości 2 modułów zapewnia ekonomiczne i wygodne sterowanie w rozdzielnicach modułowych.

• Prąd torów głównych 25 A: umożliwia bezpieczne łączenie obciążeń o znacznym poborze prądu bez ryzyka przegrzania styków.
• Konfiguracja styków 4×NO: pozwala na jednoczesne załączanie czterech niezależnych obwodów, co upraszcza instalacje wymagające wielokanałowego sterowania.
• Moc łączeniowa AC1 9 kW i AC3 2,2 kW: gwarantuje niezawodne przełączanie obciążeń rezystancyjnych (grzałki, oświetlenie) oraz silników indukcyjnych małej mocy.
• Pobór mocy cewki 4 W: minimalizuje straty w obwodzie sterowania, co jest istotne przy ciągłej pracy i układach z wieloma stycznikami.
• Napięcie izolacji 4 kV: zapewnia wysoki poziom bezpieczeństwa i odporności na przepięcia, chroniąc personel i sprzęt.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC 61095, co potwierdza jego zgodność z międzynarodowymi standardami dla styczników elektromagnetycznych. Posiada certyfikację CE.

Zastosowanie

Stycznik modułowy STR25-40 znajduje szerokie zastosowanie w sterowaniu obwodami elektrycznymi w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle.

• Załączanie i wyłączanie odbiorników rezystancyjnych, takich jak grzałki, piece czy bojlery, o mocy do 9 kW (kategoria AC1).
• Sterowanie silnikami indukcyjnymi małej mocy (do 2,2 kW) w kategorii AC3, np. wentylatory, pompy, sprężarki.
• Impulsowe sterowanie większych styczników lub przekaźników w układach automatyki.
• Wykorzystanie w systemach automatyki budynkowej do sterowania oświetleniem, roletami i innymi odbiornikami.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekrój przewodów dobierz do prądu znamionowego 25 A; dla zacisków śrubowych maksymalny przekrój wynosi 6 mm². Moment dokręcania śrub zacisków należy stosować zgodnie z zaleceniami producenta.

FAQ

• Czy stycznik posiada podświetlenie? W dostępnych danych nie ma informacji o wbudowanej sygnalizacji LED. Styki nie są podświetlane.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie jest przeznaczone do montażu w rozdzielnicach suchych pomieszczeń.
• Jaka jest konfiguracja styków? Stycznik wyposażony jest w 4 styki normalnie otwarte (4×NO). W stanie spoczynku styki są rozwarte, a załączenie następuje po podaniu napięcia na cewkę.
