Stycznik modułowy STR25-30 montaż na szynie styki 3NO 25A 230V AC 4,0W | ST25-30 F&F

Opis i Kluczowe Cechy

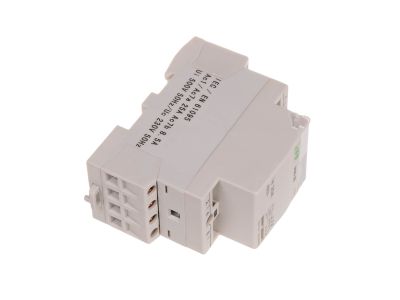

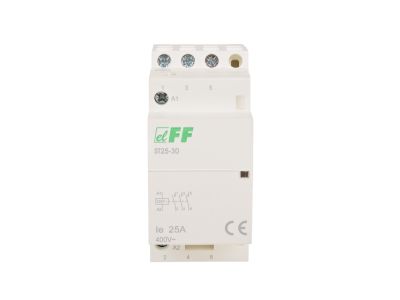

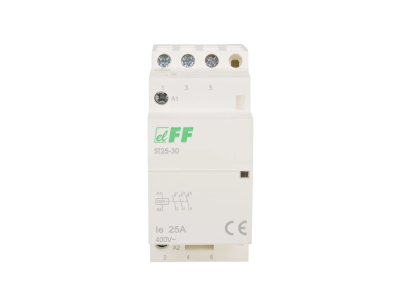

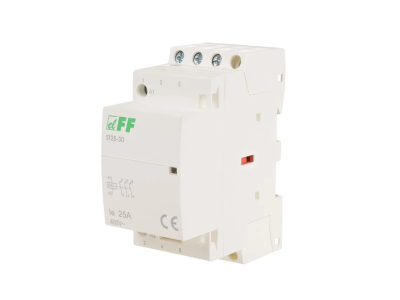

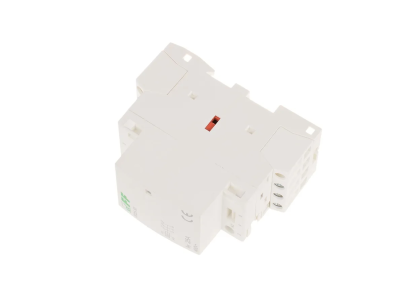

Stycznik modułowy STR25-30 (symbol ST25-30) to elektromagnetyczne urządzenie przełączające przeznaczone do montażu na szynie TH35. Wyposażony w trzy styki normalnie otwarte (3NO) o prądzie znamionowym 25 A i cewkę 230 V AC, zapewnia niezawodną pracę w obwodach sterowniczych i siłowych. Dzięki szerokości 2 modułów oszczędza miejsce w rozdzielnicy, a wysoka trwałość mechaniczna gwarantuje długi okres eksploatacji.

• Prąd znamionowy 25 A: Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, co przekłada się na niezawodność instalacji.
• Styki 3NO (normalnie otwarte): Pozwalają na jednoczesne sterowanie trzema niezależnymi obwodami, np. zasilaniem trójfazowym lub oddzielnymi grupami odbiorników.
• Napięcie izolacji 4 kV: Zapewnia wysoki poziom bezpieczeństwa i odporność na przepięcia, chroniąc zarówno urządzenie, jak i obsługę.
• Trwałość mechaniczna 1×10⁶ cykli: Gwarantuje długą, bezawaryjną pracę w systemach o intensywnej eksploatacji, nawet przy częstym przełączaniu.
• Montaż na szynie 35 mm i szerokość 2 modułów: Ułatwia szybką i kompaktową instalację w rozdzielnicach modułowych, optymalizując wykorzystanie miejsca.

Zgodność z Normami

Stycznik ST25-30 spełnia wymagania normy IEC 61095, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i niezawodności w zastosowaniach modułowych. Dodatkowo posiada certyfikat CE oraz stopień ochrony IP20 odpowiedni do montażu w suchych pomieszczeniach rozdzielczych.

Zastosowanie

Dzięki uniwersalnym parametrom stycznik STR25-30 sprawdza się w wielu układach automatyki przemysłowej i budynkowej. Poniżej przedstawiono typowe scenariusze wykorzystania:

• Sterowanie silnikami elektrycznymi (kategoria AC3 – 2,2 kW przy 230 V) – przełączanie rozruchu, wyłączanie awaryjne.
• Załączanie i wyłączanie odbiorników rezystancyjnych, takich jak grzałki czy piece elektryczne (kategoria AC1 – 9 kW przy 230 V).
• Impulsowe sterowanie stycznikami nadrzędnymi, przekaźnikami lub wejściami PLC w systemach automatyki budynkowej i przemysłowej.
• Realizacja sygnalizacji i załączania oświetlenia w szafach sterowniczych oraz instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Zaciski śrubowe umożliwiają przyłączenie przewodów o przekroju do 6 mm². Moment dokręcania śrub oraz parametry połączeń należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dopasuj do prądu znamionowego i warunków pracy. Po zamontowaniu sprawdź poprawność połączeń i izolacji.

FAQ

• Czy stycznik posiada podświetlenie (LED) stanu pracy? Nie – model ST25-30 nie jest wyposażony w diodę sygnalizacyjną. Stan załączenia określa się na podstawie pracy styków lub dodatkowego wskaźnika w obwodzie sterowniczym.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Urządzenie nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki jest tryb pracy styków? Styki są normalnie otwarte (NO), co oznacza, że obwód jest rozwarty w stanie spoczynku i zwiera się po podaniu napięcia na cewkę. Konfiguracja 3NO umożliwia przełączanie trzech niezależnych obwodów jednocześnie.
