Stycznik modułowy STR25-20 montaż na szynie styki 2NO 25A 230V AC 2,2W | ST25-20 F&F

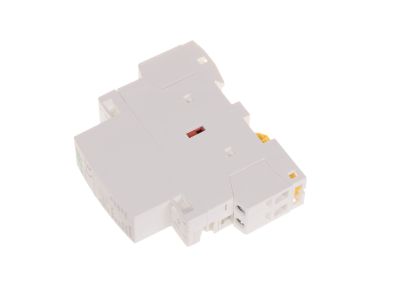

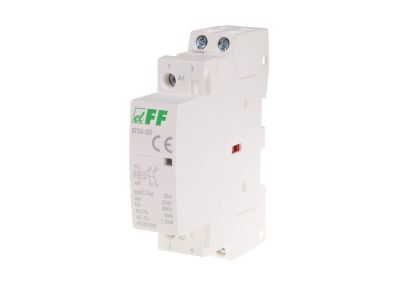

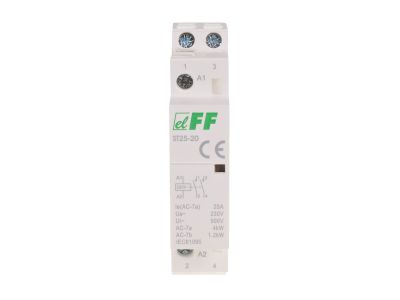

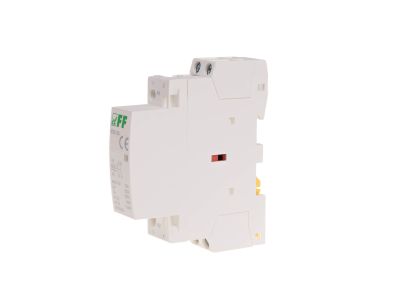

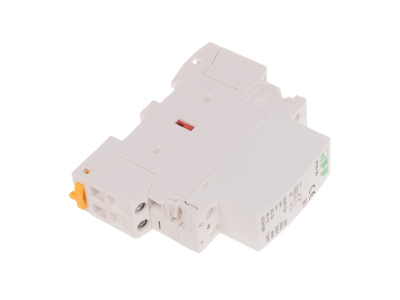

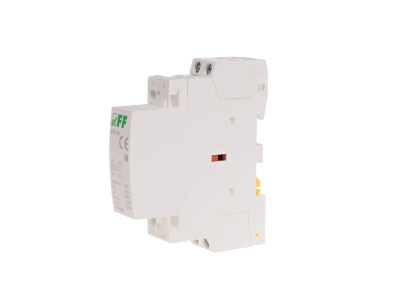

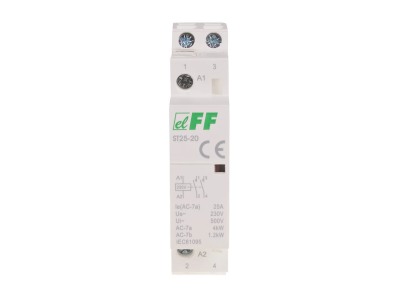

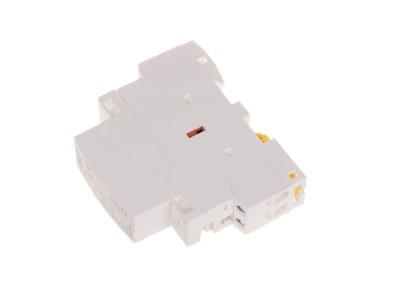

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
F&F
Kod
1032027
EAN
5908312593997
Kod Producenta
ST25-20
Stycznik modułowy STR25-20 montaż na szynie styki 2NO 25A 230V AC 2,2W

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Stycznik modułowy STR25-20 marki F&F to profesjonalny aparat elektromagnetyczny zaprojektowany do precyzyjnego sterowania obwodami elektrycznymi w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym torów głównych wynoszącym 25 A, co pozwala na bezpieczne załączanie odbiorników o znacznej mocy. Konfiguracja styków 2 × NO (normalnie otwarte) zapewnia wszechstronność w projektowaniu układów sterowania. Napięcie zasilania cewki wynosi standardowe 230 V AC, co eliminuje konieczność stosowania dodatkowych transformatorów w typowych rozdzielnicach.

  • Wysoka wydajność łączeniowa: Moc łączeniowa dla kategorii AC1 (obciążenia rezystancyjne) wynosi aż 4 kW, natomiast dla kategorii AC3 (silniki klatkowe) urządzenie obsługuje do 1,3 kW.
  • Kompaktowa budowa: Szerokość urządzenia to zaledwie 1 moduł (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy.
  • Energooszczędność: Pobór mocy przez cewkę utrzymuje się na niskim poziomie 2,2 W, co minimalizuje straty cieplne wewnątrz obudowy.
  • Wytrzymałość: Trwałość mechaniczna na poziomie 1 000 000 cykli oraz trwałość elektryczna 100 000 000 przełączeń gwarantują wieloletnią, bezawaryjną eksploatację.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodową normą IEC 61095, która określa wymagania dla elektromechanicznych styczników do zastosowań domowych i podobnych. Urządzenie posiada napięcie izolacji na poziomie 4 kV, co zapewnia wysoki stopień bezpieczeństwa użytkowania i odporność na przepięcia. Stopień ochrony IP20 definiuje odporność na dostęp do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Stycznik STR25-20 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej i przemysłowej. Jest idealnym rozwiązaniem do:

  • Sterowania układami oświetlenia (w tym oświetlenia energooszczędnego i LED w ramach kategorii AC1).
  • Załączania ogrzewania elektrycznego oraz pieców akumulacyjnych.
  • Obsługi niewielkich silników jednofazowych i pomp (kategoria AC3).
  • Współpracy z zegarami sterującymi, termostatami oraz sterownikami PLC w systemach inteligentnego domu.

Wskazówki Montażowe

Urządzenie jest przystosowane do bezpośredniego montażu na standardowej szynie montażowej TH-35 (DIN). Dzięki szerokości 18 mm idealnie wpasowuje się w rzędy aparatury modułowej. Zaciski śrubowe o maksymalnym przekroju 4 mm² pozwalają na pewne i trwałe połączenie przewodów sztywnych oraz giętkich (z tulejkami). Podczas montażu należy zwrócić uwagę na temperaturę pracy, która powinna mieścić się w zakresie od -25°C do +50°C. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych przy montażu kilku styczników obok siebie w przypadku pracy ciągłej pod pełnym obciążeniem.

FAQ

1. Czy stycznik STR25-20 może pracować z oświetleniem LED?
Tak, stycznik świetnie nadaje się do sterowania oświetleniem. Należy jednak pamiętać o prądach rozruchowych zasilaczy LED i dobierać urządzenie z odpowiednim zapasem mocy zgodnie z kategorią AC1.

2. Jaki jest pobór prądu przez samą cewkę?
Cewka stycznika pobiera jedynie 2,2 W mocy, co czyni go urządzeniem ekonomicznym i ograniczającym nagrzewanie się rozdzielnicy.

3. Czy urządzenie posiada wskaźnik zadziałania?
Tak, konstrukcja styczników modułowych F&F zazwyczaj umożliwia wizualną weryfikację stanu styków na przednim panelu urządzenia.

  • Producent F&F
  • Wymiary 0.08m x 0.021m x 0.093m
  • Seria producenta Styczniki modułowe - ST
Stycznik instalacyjny
  • Znamionowe napięcie pracy 230 - 230 V
  • Znamionowy prąd pracy 25 A
  • Znamionowe napięcie sterujące 230 - 230 V
  • Rodzaj napięcia zasilania AC
  • Rodzaj napięcia sterowania AC
  • Liczba styków zwiernych 2
  • Maksymalna zdolność łączeniowa dla żarówek 4000 W
  • Suwak do obsługi manualnej Nie
  • Liczba modułów 2
  • Głębokość wbudowania 65 mm
  • Możliwość dodatkowego wyposażenia Nie
  • Stopień ochrony (IP) IP20
