Stycznik modułowy STR25-11 montaż na szynie styki 1NO+1NC 25A 230V AC 2,2W | ST25-11 F&F

Opis i Kluczowe Cechy

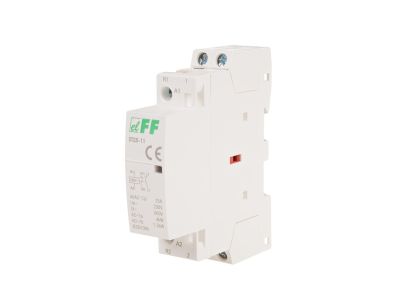

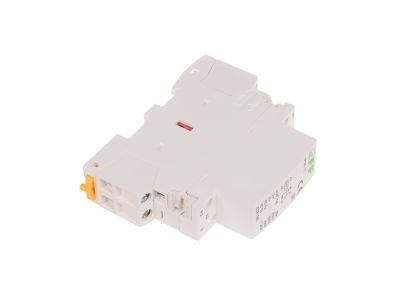

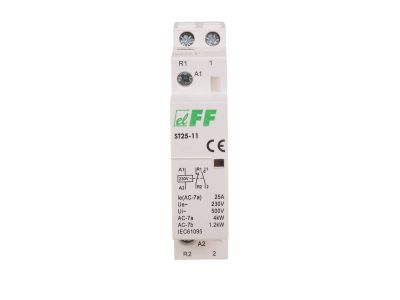

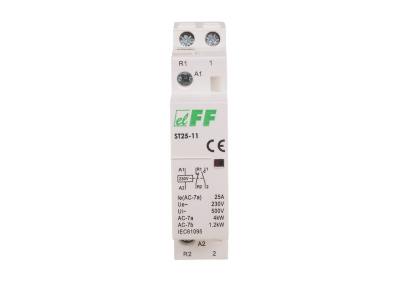

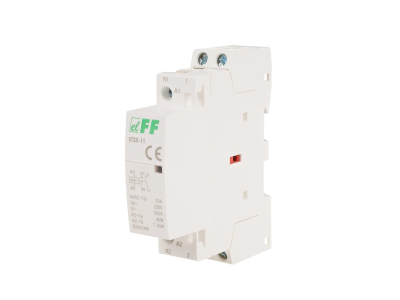

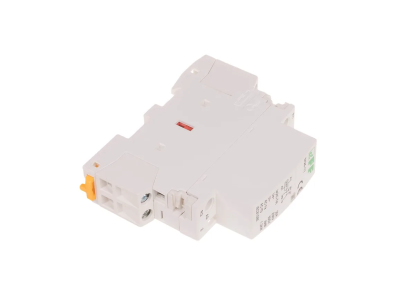

Stycznik modułowy STR25-11 (symbol ST25-11) to elektromagnetyczny stycznik w obudowie modułowej przeznaczony do montażu na szynie 35 mm. Wyposażony w styki 1NO+1NC o prądzie znamionowym 25 A, zasilany napięciem cewki 230 V AC. Szerokość modułu 1 (18 mm) pozwala na oszczędność miejsca w rozdzielnicy, a moc łączeniowa AC1 wynosząca 4 kW oraz AC3 (1,3 kW) gwarantuje pewne załączanie obciążeń rezystancyjnych i silnikowych. Niewielki pobór mocy 2,2 W oraz trwałość mechaniczna 1×10⁶ cykli zapewniają długą i bezawaryjną eksploatację.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Konfiguracja styków 1NO+1NC: jeden zestyk normalnie otwarty i jeden normalnie zamknięty dają elastyczność w budowie układów sterowania (załączanie, sygnalizacja).
• Moc łączeniowa AC1 4 kW / AC3 1,3 kW (230 V): wysoka wydajność przy obciążeniach rezystancyjnych i silnikach indukcyjnych.
• Szerokość 1 modułu (18 mm): kompaktowa konstrukcja oszczędza miejsce w szafach sterowniczych i rozdzielnicach.
• Pobór mocy cewki 2,2 W: niskie straty energii elektrycznej, co przekłada się na niższe koszty eksploatacji.

Zgodność z Normami

Stycznik modułowy ST25-11 został zaprojektowany i wyprodukowany zgodnie z normą IEC 61095. Posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczeństwo przy instalacji w suchych pomieszczeniach, w obrębie rozdzielnic i szaf sterowniczych.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i solidnym parametrom elektrycznym stycznik STR25-11 znajduje zastosowanie w wielu układach automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami rezystancyjnymi (ogrzewanie, oświetlenie) o mocy do 4 kW (AC1).
• Załączanie i wyłączanie silników indukcyjnych o mocy do 1,3 kW (AC3) – np. wentylatory, pompy, kompresory.
• Impulsowe sterowanie styczników większej mocy, przekaźników oraz wejść PLC w systemach automatyki.
• Sygnalizacja stanów pracy (wykorzystanie styku NC) oraz aplikacje w szafach sterowniczych maszyn i linii produkcyjnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Zaciski śrubowe przyjmują przewody o przekroju do 4 mm² – należy dobrać przekrój zgodnie z obciążalnością prądową i normami. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Podczas eksploatacji należy zapewnić swobodny przepływ powietrza wokół obudowy – nie przekraczać temperatury pracy -25 ÷ 50 °C.

FAQ

• Czy stycznik ST25-11 ma podświetlenie? W katalogu producenta nie przewidziano opcji podświetlenia. Stycznik nie posiada wbudowanego wskaźnika LED – stan załączenia można odczytać po mechanicznym położeniu zwory lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony stycznika? Stopień ochrony obudowy wynosi IP20. Oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale brak ochrony przed wilgocią – stycznik przeznaczony jest do instalacji w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Czy styk NC (NO) jest normalnie zamknięty, czy otwarty? Styk NC (oznaczony jako NC) jest normalnie zamknięty – w stanie spoczynku (cewka bez napięcia) przewodzi prąd. Styk NO jest normalnie otwarty – zwiera się dopiero po załączeniu cewki. Taka konfiguracja pozwala realizować zarówno funkcje załączania, jak i sygnalizacji awarii.
