Stycznik modułowy, sterowanie 230V AC KMC-63-40 | 23242 Kanlux

Opis i Kluczowe Cechy

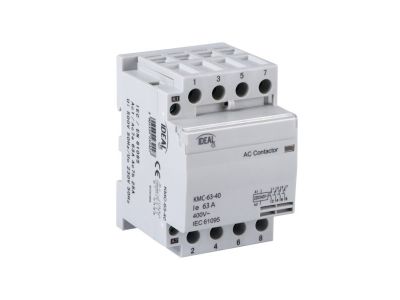

Stycznik modułowy KMC-63-40 marki KANLUX to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na bezpieczne i efektywne sterowanie odbiornikami o dużej mocy w budownictwie mieszkaniowym oraz przemysłowym. Wyposażony w cztery styki zwierne (4NO), stycznik umożliwia jednoczesne załączanie wielu obwodów, co jest kluczowe w systemach automatyki budynkowej.

• Napięcie sterujące: Cewka zasilana napięciem 230V AC zapewnia kompatybilność ze standardowymi sieciami energetycznymi bez konieczności stosowania dodatkowych transformatorów.
• Konfiguracja styków: Układ 4NO (cztery styki normalnie otwarte) gwarantuje pełną separację obwodów w stanie spoczynku.
• Trwałość mechaniczna: Solidna konstrukcja obudowy wykonana z wysokiej jakości tworzywa sztucznego zapewnia długą żywotność urządzenia nawet przy częstych cyklach łączeniowych.
• Wskaźnik zadziałania: Czytelny wskaźnik na froncie obudowy pozwala na szybką weryfikację stanu pracy urządzenia przez personel techniczny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy EN 61095 gwarantuje bezpieczeństwo użytkowania w instalacjach domowych i podobnych, szczególnie w zakresie ochrony przed dotykiem bezpośrednim oraz odporności na przepięcia. Posiada certyfikat CE, co potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej oraz wysoką jakość wykonania komponentów wewnętrznych.

Zastosowanie

Stycznik KMC-63-40 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia o dużym poborze prądu, takimi jak oświetlenie uliczne, parkingowe czy wielkopowierzchniowe hale magazynowe. Dzięki wysokiemu prądowi znamionowemu 63A, doskonale sprawdza się w załączaniu ogrzewania elektrycznego, pomp ciepła, wentylatorów oraz silników jednofazowych i trójfazowych w układach sterowania automatycznego. Może być również wykorzystywany jako element wykonawczy w systemach inteligentnego domu (Smart Home).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Stycznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co ułatwia jego integrację w typowych rozdzielnicach modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment siły, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór przewodów o odpowiednim przekroju znamionowym jest kluczowy dla bezpiecznego przewodzenia prądu 63A.
• Wentylacja: W przypadku montażu kilku styczników obok siebie, zaleca się zachowanie odstępów wentylacyjnych w celu optymalnego odprowadzania ciepła z cewek.

FAQ

• Czy stycznik KMC-63-40 może pracować z napięciem stałym DC? Opisywany model posiada cewkę sterującą zaprojektowaną na napięcie 230V AC (prąd zmienny). Podłączenie napięcia DC może uszkodzić urządzenie.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada standardowy stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem, jednak wymaga montażu w obudowie lub rozdzielnicy chroniącej przed wilgocią.
• Czy styki można wymienić po zużyciu? Styczniki modułowe tej klasy są urządzeniami kompaktowymi i nierozbieralnymi. W przypadku zużycia styków roboczych należy wymienić całe urządzenie na nowe.
