Stycznik modułowy, sterowanie 230V AC KMC-20-20 | 23240 Kanlux

Opis i Kluczowe Cechy

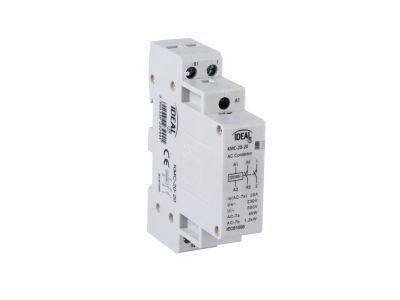

Stycznik modułowy KMC-20-20 marki KANLUX to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A, co pozwala na bezpieczne i efektywne zarządzanie odbiornikami o znacznej mocy. Wyposażony w dwa styki zwierne (2NO), stycznik umożliwia jednoczesne załączanie dwóch niezależnych torów prądowych. Cewka sterująca przystosowana jest do standardowego napięcia 230V AC, co eliminuje konieczność stosowania dodatkowych transformatorów w typowych rozdzielnicach budynkowych. Kompaktowa obudowa o szerokości jednego modułu (17,5 mm) pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej, co jest kluczowe przy modernizacji istniejących systemów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy IEC/EN 61095 gwarantuje, że stycznik KMC-20-20 jest w pełni przystosowany do pracy w kategorii użytkowania AC-7a (obciążenia lekko indukcyjne, np. urządzenia gospodarstwa domowego) oraz AC-7b (obciążenia silnikowe). Posiada on certyfikację CE, co potwierdza bezpieczeństwo użytkowania oraz wysoką jakość komponentów izolacyjnych, minimalizujących ryzyko przebicia elektrycznego.

Zastosowanie

Stycznik KMC-20-20 znajduje szerokie zastosowanie w automatyce budynkowej oraz systemach sterowania oświetleniem. Jest idealnym rozwiązaniem do załączania obwodów grzewczych, systemów wentylacji oraz klimatyzacji. Dzięki wysokiej trwałości mechanicznej i elektrycznej, urządzenie doskonale sprawdza się w sterowaniu oświetleniem LED o dużym prądzie rozruchowym oraz w układach sterowania pompami i silnikami jednofazowymi o małej mocy. W sektorze komercyjnym jest często wykorzystywany do zarządzania zasilaniem w biurach, hotelach oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35) przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Przewody o przekroju dostosowanym do obciążenia (zalecane do 4-6 mm² dla przewodów sztywnych) należy solidnie zamocować w zaciskach śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Należy zachować odstępy wentylacyjne w przypadku montażu kilku styczników obok siebie pracujących pod pełnym obciążeniem przez dłuższy czas, aby zapewnić optymalne odprowadzanie ciepła z cewek sterujących.

FAQ

• Czy stycznik KMC-20-20 może pracować z napięciem stałym DC? Nie, cewka sterująca tego modelu jest zaprojektowana wyłącznie do pracy z napięciem przemiennym 230V AC.
• Jaka jest szerokość urządzenia w rozdzielnicy? Stycznik zajmuje jeden standardowy moduł, czyli dokładnie 17,5 mm szerokości na szynie DIN.
• Czy urządzenie posiada wskaźnik zadziałania? Tak, na froncie obudowy znajduje się mechaniczny wskaźnik informujący o aktualnym stanie styków urządzenia.
