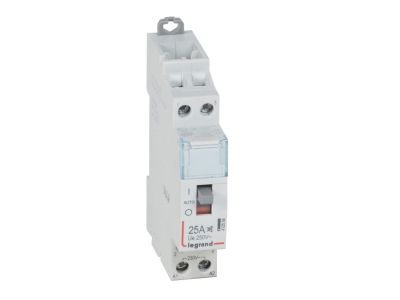

Stycznik modułowy SM 425S 25A 230V 2NO cichy | 412558 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy Legrand SM 425S o numerze referencyjnym 412558 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najwyższym komforcie użytkowania i niezawodności w instalacjach elektrotechnicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne sterowanie obwodami o znacznej mocy. Kluczowym wyróżnikiem tego modelu jest jego cicha praca (wykonanie ciche), co czyni go idealnym rozwiązaniem do miejsc, gdzie hałas generowany przez standardowe aparaty elektryczne jest niepożądany.

Stycznik został wyposażony w dwa styki zwierne (2NO) oraz praktyczny manipulator na przednim panelu. Manipulator ten oferuje trzy tryby pracy:

• ZAŁ (ON): Ręczne wymuszenie zamknięcia styków, niezależnie od napięcia na cewce.
• WYŁ (OFF): Trwałe rozłączenie obwodu, co jest kluczowe podczas prac konserwacyjnych.
• AUTO: Tryb automatyczny, w którym praca styków zależy od podania napięcia sterującego 230 V~ na cewkę urządzenia.

Kompaktowa obudowa o szerokości zaledwie jednego modułu (17,5 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy, co jest niezwykle istotne przy rozbudowanych systemach automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 61095. Norma ta określa wymagania dla elektromechanicznych styczników do zastosowań domowych i podobnych, gwarantując bezpieczeństwo użytkowania, odpowiednią trwałość mechaniczną oraz odporność na przepięcia. Wybierając osprzęt marki Legrand, inżynierowie i instalatorzy mają pewność, że urządzenie spełnia najwyższe europejskie standardy jakościowe.

Zastosowanie

Dzięki unikalnej charakterystyce cichej pracy, stycznik SM 425S znajduje szerokie zastosowanie w:

• Budownictwie mieszkaniowym: Sterowanie ogrzewaniem elektrycznym, oświetleniem oraz systemami wentylacji w miejscach takich jak sypialnie czy salony.
• Obiektach użyteczności publicznej: Szpitale, hotele, biblioteki oraz biura, gdzie wymagany jest niski poziom emisji dźwięku.
• Automatyce budynkowej: Jako element wykonawczy współpracujący z programatorami czasowymi, czujnikami ruchu czy termostatami.
• Systemach taryfowych: Załączanie odbiorników o dużej mocy (np. bojlerów) w godzinach tańszej taryfy energetycznej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody sterujące cewką (230 V~) oraz przewody prądowe powinny być dokręcone z odpowiednim momentem, aby uniknąć przegrzewania się zacisków. Ze względu na szerokość 17,5 mm, stycznik idealnie pasuje do standardowych maskownic w rozdzielnicach modułowych. W przypadku montażu kilku urządzeń obok siebie, zaleca się zachowanie odpowiednich odstępów wentylacyjnych zgodnie z dokumentacją techniczną producenta, aby zapewnić optymalne odprowadzanie ciepła.

FAQ

• Czy ten stycznik buczy podczas pracy? Nie, model 412558 to wersja cicha, zaprojektowana tak, aby zminimalizować drgania elektromagnetyczne i hałas towarzyszący podtrzymaniu styków.
• Do czego służy manipulator na obudowie? Pozwala on na ręczne sterowanie obciążeniem bez konieczności podawania napięcia na cewkę, co jest niezwykle przydatne podczas testowania ciągłości obwodów lub w sytuacjach awaryjnych.
• Czy mogę sterować tym stycznikiem za pomocą inteligentnego gniazdka lub przekaźnika WiFi? Tak, o ile urządzenie sterujące podaje napięcie 230 V~ na zaciski cewki stycznika.
