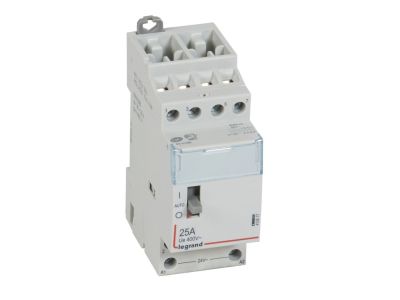

Stycznik modułowy SM 425 25A 24V 4NO z manipulatorem | 412517 Legrand

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Legrand
Kod
1052850
EAN
3245064125178
Kod Producenta
412517
Stycznik modułowy SM 425 25A 24V 4NO z manipulatorem

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Stycznik modułowy SM 425 (symbol 412517) to 4-biegunowe urządzenie z 4 zestykami zwiernymi (4NO) o prądzie znamionowym 25 A, przeznaczone do pracy przy napięciu cewki 24 V~. Dzięki szerokości 2 modułów (35 mm na szynie TH35) pozwala oszczędzić miejsce w rozdzielnicy. Wyposażony w manipulator umożliwiający ręczne przełączanie zestyków, co ułatwia testowanie i serwis instalacji bez konieczności podawania napięcia na cewkę.

  • Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, np. przy sterowaniu silnikami, grzałkami czy oświetleniem, bez ryzyka przegrzania styków.
  • 4 zestawy zwierne (4NO): Umożliwiają jednoczesne załączanie czterech niezależnych obwodów, co zwiększa elastyczność projektowania układów sterowania.
  • Napięcie cewki 24 V~: Pozwala na bezpośrednie sterowanie z niskonapięciowych systemów automatyki (PLC, sterowniki, przekaźniki) bez konieczności stosowania dodatkowych zasilaczy.
  • Manipulator z trzema pozycjami (ZAŁ, WYŁ, AUTO): Umożliwia ręczne załączanie/wyłączanie styków w trybie serwisowym lub testowym, a w pozycji AUTO sterowanie odbywa się standardowo przez cewkę.
  • Szerokość 2 modułów (35 mm): Kompaktowa obudowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, zgodnie z systemem modułowym 17,5 mm.

Zgodność z Normami

Stycznik SM 425 jest zgodny z normą IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych. Posiada oznaczenie CE.

Zastosowanie

Stycznik modułowy SM 425 sprawdza się w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przełączanie obciążeń o prądzie do 25 A. Dzięki manipulatorowi idealnie nadaje się do zastosowań serwisowych i testowych.

  • Sterowanie silnikami wentylatorów, pomp, bram garażowych i innych odbiorników o znacznym prądzie rozruchu.
  • Załączanie i wyłączanie obwodów oświetleniowych (np. w halach produkcyjnych, magazynach) z możliwością ręcznego sprawdzenia działania.
  • Impulsowe sterowanie stycznikami nadrzędnymi lub przekaźnikami w systemach automatyki PLC.
  • Praca w obwodach sygnalizacji i alarmowych, gdzie wymagana jest wysoka niezawodność i możliwość szybkiego testowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika SM 425 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu 25 A. Moment dokręcania śrub zacisków oraz szczegółowe dane dotyczące podłączenia znajdują się w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem zaleca się sprawdzenie działania manipulatora w pozycjach ZAŁ i WYŁ.

FAQ

  • Czy stycznik SM 425 ma podświetlenie? Producent nie podaje informacji o podświetleniu. Stycznik nie posiada wbudowanego wskaźnika LED – stan pracy można monitorować za pomocą manipulatora lub zewnętrznej sygnalizacji.
  • Jaki jest stopień ochrony stycznika? W karcie katalogowej nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się ochroną IP20 od strony czołowej (brak ochrony przed wilgocią i pyłem w warunkach przemysłowych). Należy instalować w obudowie o odpowiednim stopniu ochrony.
  • Jak działa manipulator w pozycji AUTO? W pozycji AUTO (sterowanie cewką) stycznik pracuje normalnie – zestyki zwierają się po podaniu napięcia na cewkę 24 V~, a rozwierają po jego zaniku. Pozycje ZAŁ i WYŁ wymuszają stan styków niezależnie od cewki, co jest przydatne przy testach lub awaryjnym załączeniu.

  • Producent Legrand
  • Wymiary 0.041m x 0.089m x 0.101m
Stycznik instalacyjny
  • Znamionowe napięcie pracy 400 - 400 V
  • Znamionowy prąd pracy 25 A
  • Kategoria użytkowania 1
  • Znamionowe napięcie sterujące 20 - 26 V
  • Rodzaj napięcia zasilania AC
  • Rodzaj napięcia sterowania AC
  • Liczba styków zwiernych 4
  • Maksymalna zdolność łączeniowa dla żarówek 3000 W
  • Maksymalna zdolność łączeniowa dla świetlówek 2100 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) 2200 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) 1000 VA
  • Suwak do obsługi manualnej Tak
  • Liczba modułów 2
  • Głębokość wbudowania 44 mm
  • Możliwość dodatkowego wyposażenia Tak
  • Stopień ochrony (IP) IP2X
