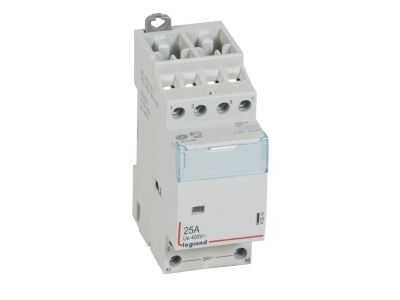

Stycznik modułowy SM 425 25A 24V 4NO | 412510 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy SM 425 (symbol 412510) to urządzenie sterujące o prądzie znamionowym 25 A, wyposażone w cztery styki zwierne (4NO). Zaprojektowany do pracy w obwodach o znacznym obciążeniu, np. przy sterowaniu silnikami, grzałkami czy oświetleniem. Napięcie cewki wynosi 24 V~, co umożliwia łatwą integrację z systemami automatyki niskonapięciowej. Szerokość urządzenia to 2 moduły (35 mm), co pozwala na oszczędne wykorzystanie miejsca w rozdzielnicy. Zgodny z normą IEC/EN 61095.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 4 styki zwierne (4NO): Zapewniają jednoczesne załączanie czterech niezależnych obwodów, co zwiększa elastyczność sterowania.
• Napięcie cewki 24 V~: Pozwala na bezpośrednie sterowanie z układów niskonapięciowych, np. z przekaźników PLC lub paneli sterowniczych.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej i ułatwia montaż szeregowy.
• Zgodność z normą IEC/EN 61095: Gwarantuje bezpieczeństwo i niezawodność w zastosowaniach domowych i przemysłowych.

Zgodność z Normami

Stycznik SM 425 został zaprojektowany zgodnie z normą IEC/EN 61095, co potwierdza jego przydatność do sterowania obwodami elektrycznymi w budynkach mieszkalnych, komercyjnych i lekkim przemyśle. Urządzenie posiada oznaczenie CE, świadczące o spełnieniu wymogów Unii Europejskiej.

Zastosowanie

Stycznik modułowy SM 425 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników o prądzie do 25 A. Idealnie sprawdza się w systemach automatyki budynkowej oraz w sterowaniu maszynami i urządzeniami przemysłowymi.

• Sterowanie silnikami elektrycznymi (wentylatory, pompy) – bezpieczne załączanie prądu rozruchowego.
• Załączanie i wyłączanie oświetlenia w halach, magazynach lub obiektach komercyjnych.
• Sterowanie grzałkami, nagrzewnicami i innymi urządzeniami o charakterze rezystancyjnym.
• Impulsowe lub ciągłe sterowanie stycznikami wyższej mocy, przekaźnikami oraz wejściami PLC w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika SM 425 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Należy dobierać przekrój przewodów do prądu znamionowego (25 A) i stosować odpowiednie zabezpieczenia nadprądowe. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta (zwykle 0,8–1,2 Nm dla przewodów 1,5–4 mm²). Po zamontowaniu sprawdzić poprawność połączeń i brak luzów.

FAQ

• Jaki jest prąd znamionowy stycznika SM 425? Prąd znamionowy wynosi 25 A. Jest to maksymalny ciągły prąd, jaki może przepływać przez styki bez ryzyka przegrzania, przy zachowaniu odpowiednich warunków montażu i temperatury otoczenia.
• Ile styków ma ten stycznik i jaki jest ich typ? Stycznik wyposażony jest w cztery styki zwierne (4NO – normally open). Oznacza to, że przy braku napięcia na cewce styki są rozwarte, a po podaniu napięcia 24 V~ zwierają się wszystkie cztery pary jednocześnie.
• Jakie napięcie sterujące (cewki) jest wymagane? Cewka stycznika jest przystosowana do napięcia 24 V~ (prądu przemiennego). Należy podłączyć zasilanie sterujące zgodnie z polaryzacją (jeśli wymagana) i zapewnić odpowiednią moc transformatora – pobór mocy cewki wynosi standardowo kilka VA (szczegóły w karcie katalogowej).
