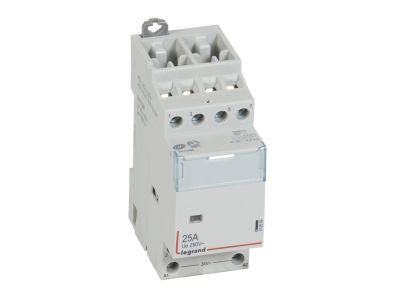

Stycznik modułowy SM 425 25A 24V 2NO+2NC | 412509 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy SM 425 (symbol 412509) to urządzenie przeznaczone do zdalnego załączania i wyłączania odbiorników w instalacjach niskiego napięcia. Dzięki prądowi znamionowemu 25 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka sterująca 24 V~ zapewnia niskonapięciowe sterowanie, kompatybilne z systemami automatyki i sterownikami PLC. Zestyków 2NO+2NC daje dużą elastyczność w projektowaniu układów sterowania i sygnalizacji. Urządzenie zajmuje zaledwie 2 moduły (35 mm) na szynie DIN, co oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 25 A: gwarantuje pewną pracę w obwodach o dużym obciążeniu – minimalizuje ryzyko przegrzania i wydłuża żywotność styków.
• Napięcie cewki 24 V~: umożliwia bezpieczne sterowanie niskonapięciowe, idealne do współpracy z przekaźnikami, PLC i systemami BMS.
• 2 zestyków NO i 2 NC: zapewniają uniwersalność – można je wykorzystać zarówno do sterowania odbiornikami, jak i do sygnalizacji stanu pracy.
• Szerokość 2 moduły (35 mm): oszczędza miejsce w szafie rozdzielczej, ułatwia montaż i rozbudowę instalacji.
• Zgodność z normą IEC/EN 61095: produkt spełnia wymagania europejskie dla styczników domowych i podobnych zastosowań – gwarancja bezpieczeństwa i niezawodności.

Zgodność z Normami

Stycznik SM 425 jest zgodny z normą IEC/EN 61095, która określa wymagania dla styczników do zastosowań domowych i podobnych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Stycznik modułowy SM 425 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne sterowanie odbiornikami lub sygnalizacja ich stanu. Sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej.

• Sterowanie obwodami odbiorczymi (np. oświetlenie, ogrzewanie, wentylacja) z poziomu centrali automatyki.
• Generowanie impulsów do styczników większej mocy, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu pracy urządzeń (np. załączenie pompy, włączenie wentylatora) za pomocą styków pomocniczych NC/NO.
• Automatyka budynkowa – łączenie z czujnikami, zegarami sterującymi i systemami BMS w celu realizacji scen świetlnych i harmonogramów.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Dokręcaj zaciski zgodnie z momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów dobierz do prądu znamionowego 25 A i warunków instalacji.

FAQ

• Czy stycznik ma podświetlenie? Nie, w standardowym wykonaniu stycznik SM 425 nie jest wyposażony w podświetlenie. Stan pracy można określić na podstawie położenia dźwigni ręcznej (jeśli występuje) lub sygnalizacji zewnętrznej.
• Jaki jest stopień ochrony? Dla styczników modułowych montowanych w rozdzielnicy typowy stopień ochrony to IP20 (od strony czołowej). Dokładna wartość może być podana w dokumentacji producenta.
• Jakie jest napięcie cewki i czy może być używane z falownikiem? Napięcie cewki wynosi 24 V~. Producent przewidział pracę z napięciem przemiennym – nie jest przeznaczony do bezpośredniego sterowania z wyjść falowników (z uwagi na zniekształcenia). Do takiego zastosowania zaleca się stosowanie styczników z cewką stałoprądową lub odpowiedni układ separacji.
