Stycznik modułowy SM 425 25A 230V 4NO z manipulatorem | 412551 Legrand

Opis i Kluczowe Cechy

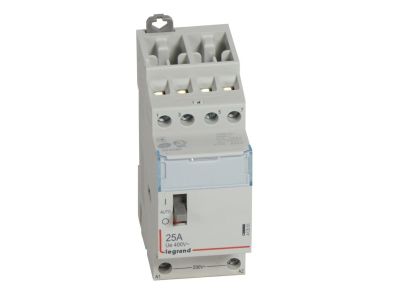

Stycznik modułowy Legrand z serii SM 400 o numerze katalogowym 412551 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu. Wyposażone jest w cztery styki zwierne (4NO), które zapewniają niezawodne zamykanie obwodów wykonawczych pod wpływem napięcia podanego na cewkę stycznika.

Kluczowym elementem tego modelu jest zintegrowany manipulator ręczny, który znacząco podnosi funkcjonalność urządzenia. Manipulator posiada trzy predefiniowane pozycje pracy:

• ZAŁ (ON): Ręczne wymuszenie zamknięcia styków, niezależnie od stanu zasilania cewki.
• WYŁ (OFF): Trwałe rozłączenie obwodów, co jest niezbędne podczas prac konserwacyjnych.
• AUTO: Tryb automatyczny, w którym praca styków zależy wyłącznie od sygnału sterującego podawanego na cewkę 230 V~.

Konstrukcja o szerokości zaledwie dwóch modułów (35 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, zachowując przy tym wysoką trwałość mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymogami normy IEC/EN 61095. Norma ta określa szczegółowe wymagania dla elektromechanicznych styczników modułowych do zastosowań domowych i podobnych, co gwarantuje najwyższy poziom bezpieczeństwa, odporność na przepięcia oraz stabilność parametrów pracy w długofalowej eksploatacji. Wybierając osprzęt marki Legrand, inżynierowie otrzymują pewność certyfikowanej jakości komponentów.

Zastosowanie

Stycznik SM 425 znajduje szerokie zastosowanie w automatyce budynkowej oraz systemach sterowania przemysłowego. Idealnie sprawdza się w:

• Sterowaniu systemami oświetlenia wielkopowierzchniowego i zewnętrznego.
• Zarządzaniu pracą układów ogrzewania elektrycznego oraz pomp ciepła.
• Systemach wentylacji i klimatyzacji, gdzie wymagane jest zdalne załączanie odbiorników.
• Układach sterowania silnikami jednofazowymi o niewielkiej mocy.
• Instalacjach inteligentnego domu, gdzie wymagana jest separacja obwodów sterujących od wykonawczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Napięcie sterujące: Cewka stycznika wymaga zasilania prądem przemiennym o napięciu 230 V~.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Odstępy wentylacyjne: W przypadku montażu kilku styczników obok siebie, zaleca się stosowanie wkładek dystansowych w celu poprawy cyrkulacji powietrza i odprowadzania ciepła.
• Weryfikacja trybu: Po zakończeniu prac instalacyjnych należy upewnić się, że manipulator znajduje się w pozycji AUTO, aby umożliwić poprawne sterowanie z poziomu automatyki.

FAQ

• Czy manipulator pozwala na testowanie obwodu bez podłączania sterowania? Tak, pozycja ZAŁ umożliwia ręczne zamknięcie styków i sprawdzenie poprawności działania odbiorników bez konieczności podawania napięcia na cewkę A1-A2.
• Jaka jest szerokość stycznika w rozdzielnicy? Urządzenie zajmuje 2 moduły, co odpowiada szerokości 35 mm (2 x 17,5 mm).
• Czy stycznik posiada styki pomocnicze? Model 412551 posiada 4 główne styki zwierne (4NO). Ewentualne styki pomocnicze należy dobrać jako akcesoria zewnętrzne, o ile system tego wymaga.
