Stycznik modułowy SM 425 25A 230V 4NO cichy | 412561 Legrand

Opis i Kluczowe Cechy

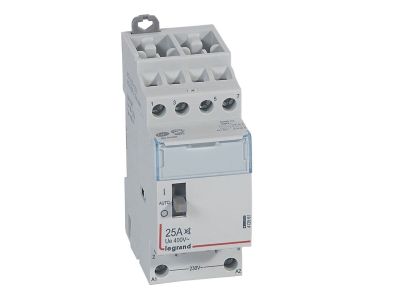

Stycznik modułowy SM 425 (symbol 412561) to urządzenie z czterema stykami zwiernymi (4NO), przeznaczone do sterowania odbiornikami w instalacjach elektrycznych. Prąd znamionowy 25 A umożliwia bezpieczne łączenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, a napięcie cewki 230 V~ zapewnia kompatybilność z typowymi obwodami sterowania. Dzięki szerokości 1 modułu (17,5 mm) stycznik zajmuje minimalną przestrzeń na szynie DIN. Wyposażony w manipulator ręczny z trzema pozycjami (ZAŁ, WYŁ, AUTO) oraz wykonanie ciche – idealny do instalacji wymagających niskiego poziomu hałasu.

• Prąd znamionowy 25 A: Gwarantuje niezawodne przełączanie obciążeń w obwodach silnikowych, grzewczych i oświetleniowych bez ryzyka przeciążeń termicznych.
• 4 styki zwierne (4NO): Umożliwiają jednoczesne sterowanie czterema niezależnymi obwodami, co zwiększa elastyczność instalacji i oszczędza miejsce w rozdzielnicy.
• Manipulator trójpozycyjny (ZAŁ/WYŁ/AUTO): Ułatwia ręczne przełączanie styków podczas prac serwisowych i testowania instalacji, bez konieczności podawania napięcia na cewkę.
• Wykonanie ciche: Minimalizuje hałas podczas pracy, co jest szczególnie istotne w budynkach mieszkalnych, biurach i hotelach.
• Szerokość 1 moduł 17,5 mm: Pozwala na gęstą zabudowę w rozdzielnicach, oszczędzając cenną przestrzeń i ułatwiając rozbudowę instalacji.

Zgodność z Normami

Stycznik SM 425 jest zgodny z wymaganiami normy IEC/EN 61095 dotyczącej styczników elektromechanicznych do użytku domowego i podobnego. Posiada certyfikat CE, co potwierdza spełnienie europejskich wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany zgodnie z zasadami dobrej praktyki inżynierskiej oraz standardem DIN dla aparatury modułowej.

Zastosowanie

Stycznik modułowy SM 425 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, gdzie wymagana jest niezawodna łączność i możliwość ręcznej ingerencji w stan styków. Sprawdza się zarówno w układach automatyki, jak i w prostych obwodach sterowania.

• Sterowanie silnikami elektrycznymi (np. wentylatory, pompy, sprężarki) z zachowaniem bezpieczeństwa i długiej żywotności styków.
• Załączanie i wyłączanie odbiorników oświetleniowych oraz grzewczych w systemach inteligentnego budynku.
• Współpraca z przekaźnikami, stycznikami nadrzędnymi lub PLC w szafach sterowniczych – także w układach wymagających cichej pracy.
• Ręczne testowanie i serwisowanie instalacji za pomocą manipulatora – idealne w aplikacjach, gdzie wymagana jest szybka diagnostyka.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV), po uprzednim odłączeniu napięcia we wszystkich biegunach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub puszkach natynkowych. Należy stosować moment dokręcania śrub zacisków zgodny z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 25 A (zalecane min. 2,5 mm² dla miedzi). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia manipulatora (zalecana pozycja AUTO w normalnej pracy).

FAQ

• Do czego służy manipulator w styczniku SM 425? Manipulator umożliwia ręczne ustawienie styków w pozycji ZAŁ, WYŁ lub AUTO. W trybie AUTO stan stycznika zależy od napięcia na cewce; pozycje ZAŁ i WYŁ pozwalają na wymuszenie stanu styków niezależnie od cewki – przydatne podczas testów i serwisu.
• Czy stycznik SM 425 jest cichy? Tak, model ten został wykonany w wersji cichej, co oznacza znacznie niższy poziom hałasu podczas załączania i wyłączania w porównaniu do standardowych styczników. Jest to szczególnie ważne w pomieszczeniach wrażliwych akustycznie.
• Jaki stopień ochrony ma ten stycznik? W dostarczonych danych nie podano konkretnego stopnia IP. Typowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 dla obudowy, jednak zaleca się sprawdzenie karty katalogowej producenta przed montażem w środowisku wilgotnym lub zapylonym.
