Stycznik modułowy SM 425 25A 230V 2NO z manipulatorem | 412544 Legrand

Opis i Kluczowe Cechy

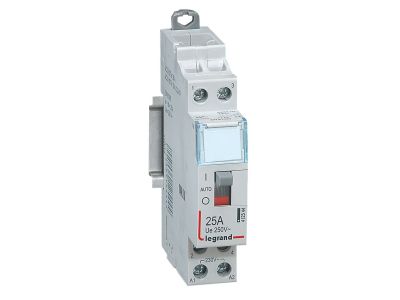

Stycznik modułowy Legrand z serii SM 400 o numerze katalogowym 412544 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu. Wyposażone w dwa styki zwierne (2NO), zapewnia niezawodne zamykanie obwodów wykonawczych pod wpływem napięcia podanego na cewkę sterującą o wartości 230 V AC.

Kluczowym wyróżnikiem tego modelu jest zintegrowany manipulator na panelu przednim, który oferuje trzy tryby pracy: ZAŁ (wymuszenie załączenia), WYŁ (wymuszenie rozłączenia) oraz AUTO (praca automatyczna sterowana sygnałem z cewki). Takie rozwiązanie znacząco podnosi funkcjonalność urządzenia, umożliwiając szybką diagnostykę oraz ręczne sterowanie odbiornikami bez konieczności ingerencji w układ sterowania. Kompaktowa obudowa o szerokości zaledwie jednego modułu (17,5 mm) pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 25 A: Gwarantuje stabilną pracę przy obciążeniach rezystancyjnych i indukcyjnych.
• Konfiguracja styków 2NO: Dwa niezależne tory prądowe typu zwiernego.
• Manipulator 3-pozycyjny: Umożliwia tryb serwisowy, testowy oraz automatyczny.
• Napięcie sterujące 230 V~: Standardowe napięcie cewki kompatybilne z większością systemów automatyki budynkowej.
• Kompaktowa budowa: Szerokość 17,5 mm oszczędza miejsce na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC/EN 61095. Norma ta określa wymagania dla elektromechanicznych styczników do zastosowań domowych i podobnych, co potwierdza wysoką trwałość mechaniczną oraz elektryczną urządzenia. Dzięki certyfikacji, projektanci i instalatorzy mają pewność, że stycznik Legrand SM 425 spełnia najwyższe standardy bezpieczeństwa pożarowego i operacyjnego, co jest kluczowe w budownictwie użyteczności publicznej oraz mieszkaniowej.

Zastosowanie

Stycznik SM 425 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Dzięki obecności manipulatora, jest szczególnie ceniony w układach, gdzie wymagana jest okresowa konserwacja lub ręczne wymuszenie pracy urządzeń. Główne obszary zastosowania obejmują:

• Sterowanie oświetleniem: Załączanie dużych grup opraw oświetleniowych w halach, biurach i ogrodach.
• Systemy HVAC: Sterowanie pracą wentylatorów, pomp obiegowych oraz grzejników elektrycznych.
• Automatyka budynkowa: Współpraca z programatorami czasowymi, czujnikami ruchu i termostatami.
• Układy grzewcze: Zarządzanie pracą bojlerów i pieców akumulacyjnych w taryfach nocnych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 25 A oraz charakterystykę obciążenia.
• Pozycjonowanie: Zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku montażu kilku styczników obok siebie pracujących pod pełnym obciążeniem przez długi czas.
• Bezpieczeństwo: Przed przystąpieniem do prac należy upewnić się, że napięcie zasilające zostało odłączone.

FAQ

Do czego służy pozycja AUTO na manipulatorze?
Pozycja AUTO oznacza, że stan styków zależy wyłącznie od napięcia podanego na cewkę stycznika (A1-A2). Jest to standardowy tryb pracy automatycznej.

Czy stycznik można zamontować w zwykłej rozdzielnicy domowej?
Tak, urządzenie posiada standardową szerokość 17,5 mm (1 moduł) i jest w pełni kompatybilne z szynami DIN stosowanymi w rozdzielnicach mieszkaniowych.

Czy manipulator pozwala na trwałe wyłączenie obwodu?
Tak, ustawienie manipulatora w pozycji WYŁ (OFF) fizycznie blokuje styki w stanie otwartym, co jest niezwykle przydatne podczas prac serwisowych przy odbiorniku energii.
