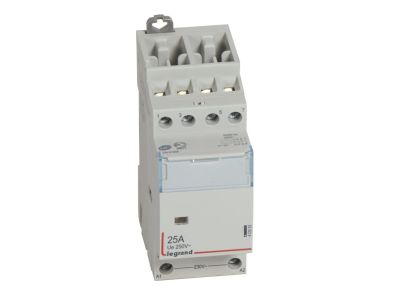

Stycznik modułowy SM 425 25A 230V 2NO+2NC | 412533 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy Legrand z serii SM 400 o numerze katalogowym 412533 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu. Wyposażony w unikalną konfigurację zestyków 2NO (styki zwierne) oraz 2NC (styki rozwierne), oferuje szerokie możliwości w zakresie logiki sterowania i separacji obwodów. Cewka stycznika przystosowana jest do standardowego napięcia sterującego 230 V AC, co eliminuje konieczność stosowania dodatkowych transformatorów w większości rozdzielnic budynkowych i przemysłowych. Kompaktowa obudowa o szerokości zaledwie 2 modułów (35 mm) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.

• Prąd znamionowy 25 A: Gwarantuje niezawodność przy załączaniu odbiorników o dużej mocy.
• Konfiguracja 2NO + 2NC: Umożliwia jednoczesne zamykanie dwóch obwodów i otwieranie dwóch innych w jednym cyklu pracy.
• Napięcie cewki 230 V~: Kompatybilność z powszechnie stosowanymi systemami zasilania.
• Kompaktowa budowa: Szerokość 2 modułów (17,5 mm x 2) ułatwia integrację w gęsto upakowanych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 61095. Norma ta określa rygorystyczne wymagania dla elektromechanicznych styczników do zastosowań domowych i podobnych, co jest gwarancją bezpieczeństwa użytkowania oraz wysokiej trwałości mechanicznej i elektrycznej. Dzięki certyfikacji, stycznik Legrand SM 425 może być stosowany w budynkach użyteczności publicznej, obiektach komercyjnych oraz instalacjach przemysłowych, spełniając najwyższe standardy jakościowe stawiane przez inspektorów i projektantów instalacji elektrycznych.

Zastosowanie

Stycznik SM 425 znajduje szerokie zastosowanie w automatyce budynkowej oraz systemach sterowania. Dzięki obecności styków zwiernych i rozwiernych, idealnie nadaje się do układów przełącznych oraz systemów blokad. Główne obszary wykorzystania to:

• Sterowanie systemami oświetlenia o dużym poborze prądu (np. oświetlenie hal, parkingów).
• Zarządzanie pracą układów grzewczych, w tym pieców akumulacyjnych i promienników.
• Obsługa silników jednofazowych i pomp w układach wentylacji i klimatyzacji.
• Systemy przełączania zasilania rezerwowego lub sterowanie priorytetami odbiorników.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Przewody należy odizolować na odpowiednią długość i dokręcić w zaciskach z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styków. Ze względu na emisję ciepła podczas długotrwałej pracy cewki, zaleca się stosowanie elementów dystansowych pomiędzy stycznikiem a sąsiednimi aparatami modułowymi, co znacząco wydłuża żywotność urządzenia. Należy również zwrócić uwagę na prawidłowe podłączenie zacisków cewki (A1, A2) oraz torów głównych.

FAQ

1. Czy stycznik SM 425 posiada wbudowany manipulator do sterowania ręcznego?
Model 412533 jest wersją standardową. Seria SM 400 obejmuje wersje z manipulatorem lub bez – w przypadku tego konkretnego modelu sterowanie odbywa się poprzez podanie napięcia na cewkę.

2. Co oznacza skrót 2NO+2NC?
Oznacza to, że stycznik posiada dwa styki normalnie otwarte (NO - zwierne), które zamykają się po podaniu napięcia na cewkę, oraz dwa styki normalnie zamknięte (NC - rozwierne), które w tym samym momencie się otwierają.

3. Jaka jest szerokość urządzenia w rozdzielnicy?
Stycznik zajmuje 2 moduły, co przekłada się na 35 mm szerokości na szynie DIN.
