Stycznik modułowy SM 425 25A 230V 2NC | 412524 Legrand

Opis i Kluczowe Cechy

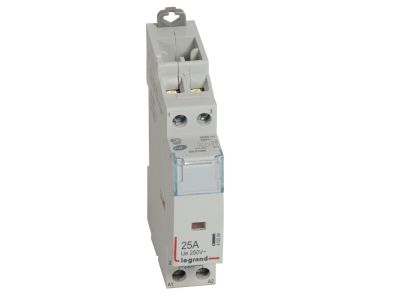

Stycznik modułowy SM 425 (symbol 412524) to urządzenie przeznaczone do sterowania odbiornikami elektrycznymi o prądzie znamionowym 25 A. Dwa styki rozwierne (2NC) zapewniają bezpieczne odcięcie obwodu w stanie spoczynku cewki, co ma szczególne znaczenie w aplikacjach wymagających monitorowania ciągłości obwodu. Napięcie cewki 230 V AC pozwala na bezpośrednie sterowanie z typowej sieci jednofazowej, natomiast szerokość 1 modułu (17,5 mm) umożliwia oszczędną zabudowę w rozdzielnicy modułowej.

• Prąd znamionowy 25 A: pozwala na bezpieczne załączanie i wyłączanie obwodów o znacznym obciążeniu, takich jak grzałki, silniki małej mocy czy transformatory, bez ryzyka przegrzania styków.
• Dwa styki rozwierne (2NC): umożliwiają niezależne odcięcie dwóch obwodów lub wykorzystanie jednego styku do sygnalizacji stanu, a w przypadku zaniku napięcia na cewce styki automatycznie powracają do pozycji zamkniętej – co jest standardowym rozwiązaniem w obwodach bezpieczeństwa.
• Napięcie cewki 230 V AC: stycznik może być sterowany bezpośrednio napięciem sieciowym, bez konieczności stosowania dodatkowego transformatora czy zasilacza.
• Szerokość 1 moduł (17,5 mm): kompaktowa obudowa pozwala zaoszczędzić miejsce w szafie sterowniczej, co jest istotne przy dużym zagęszczeniu aparatury.
• Zgodność z normą IEC/EN 61095: potwierdzona odporność na obciążenia i trwałość łączeniowa zgodna z wymaganiami dla styczników domowego i podobnego użytku.

Zgodność z Normami

Stycznik modułowy SM 425 spełnia wymagania normy IEC/EN 61095 dotyczącej styczników do użytku domowego i podobnego. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik SM 425 sprawdza się w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne załączanie obciążeń oraz funkcja monitorowania obwodu poprzez styki NC. Typowe scenariusze zastosowania to:

• Sterowanie odbiornikami rezystancyjnymi – załączanie i wyłączanie grzałek, pieców konwekcyjnych, bojlerów elektrycznych.
• Impulsowe załączanie silników wentylatorów, pomp lub sprężarek przy współpracy z termostatami, presostatami lub sterownikami PLC.
• Obwody bezpieczeństwa i awaryjnego zatrzymania – wykorzystanie styku rozwiernego do przerywania obwodu sterującego w przypadku zaniku napięcia lub aktywacji przycisku STOP.
• Automatyka budynkowa – sterowanie oświetleniem dużych powierzchni, roletami lub bramami w połączeniu z przekaźnikami schodowymi i czujnikami zmierzchowymi.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Urządzenie przeznaczone jest do zatrzaśnięcia na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu głównego i sterowniczego. Przekroje przewodów należy dobrać zgodnie z normami dla prądu znamionowego 25 A (np. dla miedzi min. 4 mm²). Momenty dokręcania zacisków stosuj zgodnie z wartościami podanymi w dokumentacji technicznej producenta. Po zamontowaniu sprawdź poprawność działania styków oraz polaryzację w przypadku obwodów sterowania.

FAQ

• Czy stycznik SM 425 nadaje się do sterowania silnikiem elektrycznym? Stycznik może załączać silniki małej mocy, jednak dla poprawnego doboru należy uwzględnić kategorię użytkową (np. AC-3). Zaleca się konsultację z dokumentacją techniczną i dobór stycznika z odpowiednim zapasem prądowym. W razie wątpliwości skontaktuj się z producentem.
• Jak działa styk rozwierny (NC) w tym styczniku? W stanie spoczynku (cewka niezasilona) styki NC są zwarte, co umożliwia przepływ prądu. Po podaniu napięcia na cewkę styki rozwierają się, przerywając obwód. Po zaniku napięcia wracają do pozycji zwartej. To rozwiązanie jest często stosowane w obwodach sygnalizacji awarii lub bezpieczeństwa.
• Jaka jest szerokość stycznika i czy zmieści się w standardowej rozdzielnicy modułowej? Szerokość wynosi 1 moduł (17,5 mm), co pozwala na montaż w każdej rozdzielnicy przystosowanej do aparatury modułowej na szynie TH35. Należy jednak zapewnić odpowiednią wentylację – zachowaj odstępy od innych urządzeń zgodnie z wytycznymi producenta.
