Stycznik modułowy SM 416 16A 24V NO+NC | 412503 Legrand

Opis i Kluczowe Cechy

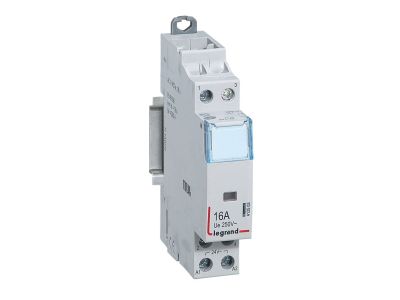

Stycznik modułowy SM 416 (symbol 412503) to kompaktowe urządzenie przeznaczone do zdalnego załączania i rozłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 16 A oraz wyposażeniu w jeden styk zwierny (NO) i jeden styk rozwierny (NC), zapewnia bezpieczne sterowanie odbiornikami o znacznym obciążeniu, np. silnikami, oświetleniem czy grzałkami. Szerokość 1 modułu (17,5 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35, oszczędzając miejsce w szafie sterowniczej. Napięcie cewki 24 V~ pozwala na łatwą integrację z niskonapięciowymi systemami automatyki.

• Prąd znamionowy 16 A: Umożliwia pewne przełączanie obciążeń nawet do 16 A, minimalizując ryzyko przegrzania styków przy długotrwałej pracy.
• Styki NO + NC (1NO/1NC): Zapewniają elastyczność konfiguracji – styk zwierny do załączania odbiornika, rozwierny do sygnalizacji stanu lub wyłączania awaryjnego.
• Napięcie cewki 24 V~: Pozwala na bezpośrednie sterowanie z niskonapięciowych sterowników PLC, przekaźników lub przycisków, zwiększając bezpieczeństwo obsługi.
• Szerokość 1 modułu (17,5 mm): Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, umożliwiając zabudowę większej liczby aparatów na szynie DIN.
• Zgodność z normą IEC/EN 61095: Gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych, spełniając wymagania europejskie.

Zgodność z Normami

Stycznik SM 412503 został zaprojektowany i wyprodukowany zgodnie z normą IEC/EN 61095, co potwierdza jego przydatność do zastosowań w sterowaniu odbiornikami elektrycznymi. Posiada certyfikację CE, zapewniającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik modułowy SM 416 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne przełączanie obwodów o prądzie do 16 A przy napięciu cewki 24 V~. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Sterowanie oświetleniem, silnikami wentylatorów, pomp oraz innych odbiorników o mocy do ok. 3,5 kW (dla 230 V AC).
• Wysyłanie impulsów do styczników większej mocy, przekaźników lub wejść sterowników PLC w systemach automatyki.
• Sygnalizacja stanu urządzeń – styk rozwierny (NC) może informować o wyłączeniu odbiornika lub być wykorzystany w obwodach bezpieczeństwa.
• Zastosowanie w szafach sterowniczych rozdzielnic budynkowych, gdzie kompaktowy format 1 modułu pozwala na gęstą zabudowę.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać odpowiednio do prądu znamionowego 16 A (zalecany min. 1,5 mm² Cu). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta, aby zapewnić pewne połączenie elektryczne i uniknąć przegrzewania.

FAQ

• Czy stycznik posiada podświetlenie (LED) na cewce? W dostarczonych danych producenta nie ma informacji o podświetleniu. Stycznik SM 416 nie jest wyposażony w diodę sygnalizującą załączenie cewki.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się stopniem ochrony IP20 od strony czołowej. Zalecamy montaż w obudowie zamykanej.
• Czy styk NO/NC może pracować w trybie impulsowym? Stycznik SM 416 przeznaczony jest do pracy ciągłej (załączony/wyłączony). Praca z krótkimi impulsami (np. z przycisków monostabilnych) jest możliwa, ale należy upewnić się, że obciążenie styków nie przekracza wartości znamionowych i że napięcie cewki jest podawane wystarczająco długo na zadziałanie (zazwyczaj >50 ms). Dla układów impulsowych zaleca się stosowanie przekaźników bistabilnych lub dedykowanych styczników z zatrzaskiem.
