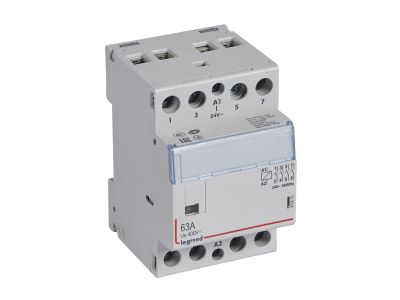

Stycznik modułowy SM 363 63A 24V 4NO | 412512 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy SM 363 (symbol 412512) to urządzenie przeznaczone do zdalnego załączania i wyłączania odbiorników w instalacjach niskiego napięcia. Wyposażony w cztery zestawy styków zwiernych (4NO) o prądzie znamionowym 63 A, zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 63 A: Gwarantuje niezawodne przełączanie odbiorników o dużej mocy, takich jak silniki czy grzałki.
• 4 styki zwierne (4NO): Umożliwiają jednoczesne sterowanie czterema niezależnymi obwodami lub odbiornikami wymagającymi separacji.
• Napięcie cewki 24 V AC: Pozwala na bezpieczne sterowanie niskim napięciem, wygodne w systemach automatyki.
• Szerokość 3 moduły (52,5 mm): Oszczędza miejsce w rozdzielnicy, ułatwia instalację w standardowych szynach TH35.
• Zgodność z normą IEC/EN 61095: Potwierdza spełnienie wymagań bezpieczeństwa dla styczników do zastosowań domowych i podobnych.

Zgodność z Normami

Stycznik SM 363 jest zaprojektowany i wykonany zgodnie z wymaganiami normy IEC/EN 61095, co gwarantuje bezpieczną i niezawodną pracę w instalacjach niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Stycznik modułowy SM 363 znajduje zastosowanie w automatyce budynkowej i instalacjach przemysłowych, gdzie wymagane jest zdalne sterowanie odbiornikami dużej mocy.

• Sterowanie i zabezpieczenie obwodów silników, pomp, wentylatorów i sprężarek.
• Załączanie oświetlenia o dużej mocy (np. hal, magazynów).
• Przełączanie odbiorników grzewczych (grzałki, klimakonwektory).
• Jeden z elementów systemów automatyki budynkowej (BMS) do zarządzania obciążeniami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy sprawdzić zgodność parametrów sieci z danymi na tabliczce znamionowej. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją producenta. Nie przekraczać dopuszczalnych wartości prądowych i napięciowych.

FAQ

• Jaki jest tryb pracy styków w styczniku SM 363? Styki są zwierne (NO – normally open) – w stanie spoczynkowym (przy wyłączonej cewce) są otwarte.
• Jakie jest napięcie cewki? Napięcie cewki wynosi 24 V AC (prąd zmienny).
• Jaką szerokość zajmuje stycznik na szynie DIN? Szerokość 3 modułów, czyli 52,5 mm (3 x 17,5 mm).
