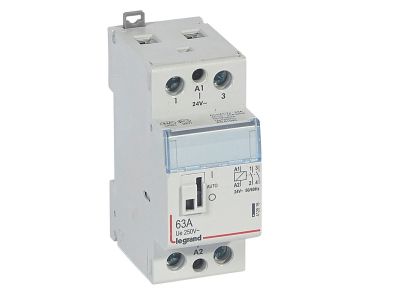

Stycznik modułowy SM 363 63A 24V 2NO z manipulatorem | 412516 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy SM 363 (symbol 412516) to urządzenie przeznaczone do załączania i wyłączania obwodów elektrycznych o prądzie znamionowym 63 A. Wyposażony w dwa styki normalnie otwarte (2NO) oraz manipulator umożliwiający ręczne sterowanie zestykiem w trzech pozycjach: ZAŁ, WYŁ i AUTO. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 63 A: wysoka obciążalność prądowa umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy, takimi jak silniki czy grzałki, bez ryzyka przeciążenia styków.
• Napięcie cewki 24 V~: niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i umożliwia współpracę z układami automatyki zasilanymi napięciem bezpiecznym.
• Dwa styki NO (2NO): zapewniają redundancję lub możliwość jednoczesnego sterowania dwoma niezależnymi obwodami, co upraszcza projektowanie instalacji.
• Manipulator z trzema pozycjami (ZAŁ/WYŁ/AUTO): umożliwia ręczne przestawienie zestyków podczas prac serwisowych lub testowania instalacji, bez konieczności podawania napięcia na cewkę.
• Szerokość 2 modułów (35 mm): kompaktowa budowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni i pozwala na gęste upakowanie aparatury.

Zgodność z Normami

Stycznik SM 363 został zaprojektowany zgodnie z wymaganiami normy IEC/EN 61095, co gwarantuje jego niezawodność i bezpieczeństwo użytkowania w standardowych instalacjach elektrycznych. Posiada oznaczenie CE.

Zastosowanie

Stycznik modułowy SM 363 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub lokalne załączanie obciążeń o prądzie do 63 A. Dzięki manipulatorowi sprawdza się zarówno w automatyce, jak i w pracach serwisowych.

• Sterowanie odbiornikami o dużym poborze mocy – silniki, grzałki, piece elektryczne.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych.
• Sygnalizacja i załączanie oświetlenia w systemach automatyki budynkowej.
• Prace serwisowe i testowe – ręczne przestawienie zestyków w pozycji ZAŁ lub WYŁ bez napięcia sterowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (TS35) zgodnie z normą DIN. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A i warunków środowiskowych. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie jest napięcie sterowania cewki? Cewka stycznika SM 363 jest przystosowana do napięcia 24 V~ (AC). Należy upewnić się, że źródło sterowania dostarcza napięcie przemienne o tej wartości.
• Czy stycznik można przełączać ręcznie? Tak, stycznik wyposażono w manipulator z trzema pozycjami: ZAŁ (styki zwierne), WYŁ (styki rozwarte) oraz AUTO (sterowanie cewką). Pozwala to na ręczne ustawienie zestyków podczas testów lub serwisu.
• Jaki jest stopień ochrony stycznika? W dostępnej specyfikacji nie podano konkretnego stopnia IP. Standardowo styczniki modułowe montowane w rozdzielnicach mają stopień ochrony IP20, ale zalecamy sprawdzenie danych w dokumentacji technicznej produktu.
