Stycznik modułowy SM 363 63A 230V 4NO cichy | 412563 Legrand

Opis i Kluczowe Cechy

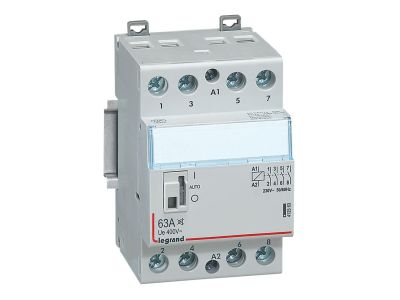

Stycznik modułowy SM 363 (symbol 412563) to urządzenie wykonane w technologii cichej – przeznaczone do łączenia i rozłączania obwodów o prądzie znamionowym 63 A przy napięciu cewki 230 V AC. Wyposażony w cztery styki normalnie otwarte (4NO) oraz wbudowany manipulator, który umożliwia ręczne przełączanie styków w trakcie prac serwisowych. Szerokość modułu wynosi 3 moduły (52,5 mm), co ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o dużym obciążeniu, np. silniki, grzejniki czy oświetlenie przemysłowe – bez ryzyka przegrzania styków.
• 4 styki NO (normalnie otwarte): umożliwiają jednoczesne sterowanie czterema niezależnymi odbiornikami, co zwiększa elastyczność projektowania układów.
• Napięcie cewki 230 V AC: bezpośrednie sterowanie z typowej sieci domowej lub przemysłowej – prostota i zgodność z powszechnym standardem.
• Manipulator (3 pozycje: ZAŁ, WYŁ, AUTO): ręczne przestawianie styków do testowania instalacji lub awaryjnego załączania bez konieczności podawania napięcia na cewkę.
• Wykonanie ciche: ograniczenie hałasu podczas przełączania – szczególnie istotne w pomieszczeniach biurowych, hotelach czy budynkach mieszkalnych.

Zgodność z Normami

Stycznik SM 363 spełnia wymagania normy IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w warunkach eksploatacji przemysłowej oraz domowej. Produkt posiada certyfikat CE, dopuszczający go do obrotu na rynku europejskim.

Zastosowanie

Stycznik modułowy SM 363 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników dużej mocy. Dzięki cichej pracy i manipulatorowi sprawdza się zarówno w automatyce budynkowej, jak i w instalacjach przemysłowych.

• Sterowanie silnikami elektrycznymi, pompami, wentylatorami oraz sprężarkami w obwodach o prądzie do 63 A.
• Załączanie i wyłączanie odbiorników rezystancyjnych, takich jak piece grzewcze, bojlery czy systemy ogrzewania podłogowego.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami oraz innymi urządzeniami w systemach KNX lub BMS z wykorzystaniem sygnałów zewnętrznych.
• Testowanie i serwisowanie instalacji – manipulator umożliwia ręczne przełączanie styków bez ingerencji w okablowanie.

Wskazówki Montażowe

Montaż stycznika SM 363 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie sterowania i zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 63 A oraz obowiązującymi normami (np. PN-IEC 60364). Moment dokręcania zacisków oraz sposób podłączenia cewki i styków – postępuj zgodnie z dokumentacją techniczną producenta dołączoną do urządzenia.

FAQ

• Jakie są pozycje manipulatora w styczniku SM 363? Manipulator ma trzy położenia: ZAŁ – ręczne załączenie styków, WYŁ – ręczne wyłączenie styków, AUTO – sterowanie normalne (cewka decyduje o stanie styków).
• Czy stycznik SM 363 jest rzeczywiście cichy? Tak – wykonanie ciche oznacza, że podczas przełączania generowany jest znacznie niższy poziom hałasu w porównaniu do standardowych styczników, co jest szczególnie korzystne w pomieszczeniach wymagających ciszy.
• Jakie napięcie sterujące jest wymagane do załączania cewki? Cewka stycznika przystosowana jest do napięcia 230 V AC (sieciowego). Nie należy podawać napięcia stałego ani napięcia o innej wartości bez wcześniejszej weryfikacji w dokumentacji.
