Stycznik modułowy SM 363 63A 230V 4NO | 412541 Legrand

Opis i Kluczowe Cechy

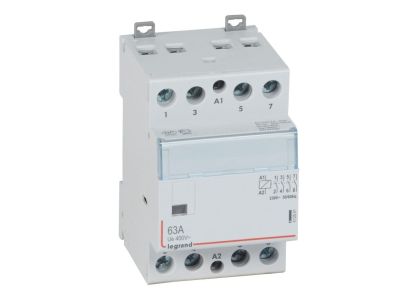

Stycznik modułowy Legrand SM 363 o numerze referencyjnym 412541 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających niezawodnego sterowania obciążeniami o dużym natężeniu. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczną pracę w obwodach o znacznej mocy. Wyposażone jest w cztery styki zwierne (4NO), które umożliwiają jednoczesne załączanie czterech niezależnych torów prądowych.

• Wysoka obciążalność: Prąd znamionowy 63 A gwarantuje stabilną pracę nawet przy intensywnym użytkowaniu w warunkach przemysłowych i komercyjnych.
• Napięcie sterujące: Cewka stycznika przystosowana jest do standardowego napięcia 230 V~, co ułatwia integrację z większością systemów automatyki budynkowej.
• Kompaktowa konstrukcja: Urządzenie zajmuje szerokość jedynie 3 modułów (17,5 mm na moduł), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Trwałość mechaniczna: Seria SM 300 od Legrand słynie z wysokiej odporności na częste cykle łączeniowe, co przekłada się na długowieczność instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 61095. Norma ta określa rygorystyczne wymagania dla elektromechanicznych styczników modułowych do użytku domowego i podobnego, co stanowi gwarancję bezpieczeństwa użytkowania oraz pełnej kompatybilności elektromagnetycznej. Wybierając osprzęt marki Legrand, inżynierowie mają pewność, że urządzenie przeszło rygorystyczne testy jakościowe w zakresie zdolności łączeniowej oraz izolacji elektrycznej.

Zastosowanie

Stycznik SM 363 63A znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Sterowania systemami oświetlenia wielkopowierzchniowego (hale magazynowe, parkingi, biurowce).
• Zarządzania pracą układów grzewczych, w tym pieców akumulacyjnych i podgrzewaczy wody o dużej mocy.
• Automatyzacji procesów w budynkach użyteczności publicznej, gdzie wymagane jest zdalne załączanie odbiorników energii.
• Współpracy z programatorami czasowymi oraz czujnikami obecności w celu optymalizacji zużycia energii elektrycznej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35).
• Podłączenie przewodów: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 63 A.
• Odstępy wentylacyjne: W przypadku montażu kilku styczników obok siebie, zaleca się stosowanie wkładek dystansowych w celu zapewnienia optymalnego odprowadzania ciepła.
• Weryfikacja napięcia: Przed podaniem zasilania należy upewnić się, że napięcie cewki (230 V~) jest zgodne z napięciem obwodu sterowania.

FAQ

1. Czy stycznik posiada manipulator do sterowania ręcznego?
Model 412541 należy do serii SM 300, która występuje w wersjach z manipulatorem lub bez. Ten konkretny model skupia się na niezawodnym sterowaniu elektrycznym poprzez cewkę 230V.

2. Co oznacza skrót 4NO?
Oznacza to, że stycznik posiada cztery styki normalnie otwarte (zwierne). W stanie spoczynku obwody są przerwane, a po podaniu napięcia na cewkę następuje ich zamknięcie.

3. Jaka jest szerokość urządzenia w rozdzielnicy?
Stycznik zajmuje szerokość 3 modułów, co odpowiada łącznie 52,5 mm (3 x 17,5 mm).
