Stycznik modułowy SM 363 63A 230V 2NO cichy | 412560 Legrand

Opis i Kluczowe Cechy

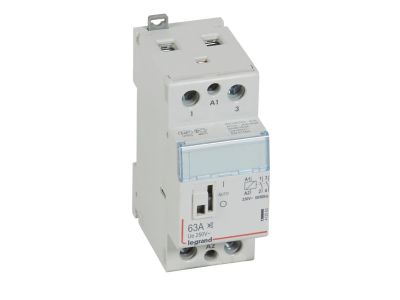

Stycznik modułowy SM363 (nr katalogowy 412560) to urządzenie przeznaczone do załączania i wyłączania odbiorników o dużym obciążeniu. Prąd znamionowy 63 A umożliwia bezpieczną pracę w obwodach o znacznym poborze mocy bez ryzyka przegrzania styków. Napięcie cewki 230 V~ zapewnia kompatybilność z powszechnie stosowanymi instalacjami elektrycznymi. Wyposażony w dwa styki NO (normalnie otwarte) oraz manipulator umożliwiający ręczne sterowanie w trzech pozycjach: „ZAŁ", „WYŁ" i „AUTO". Wykonanie ciche ogranicza hałas pracy, co ma znaczenie w pomieszczeniach mieszkalnych i biurowych. Szerokość 2 modułów (35 mm) ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 63 A: gwarantuje wytrzymałość w obwodach o wysokim obciążeniu, minimalizując ryzyko uszkodzenia styków.
• Napięcie cewki 230 V~: umożliwia bezpośrednie sterowanie z typowej sieci elektrycznej bez dodatkowych transformatorów.
• Dwa styki NO: pozwalają na załączanie dwóch niezależnych obwodów lub odbiorników jednym sygnałem sterującym.
• Manipulator z trzema pozycjami: umożliwia ręczne przełączenie styków (ZAŁ, WYŁ) lub powrót do sterowania cewką (AUTO) – przydatne przy testach i serwisie.
• Wykonanie ciche: redukuje hałas podczas łączenia styków, co poprawia komfort akustyczny w cichych pomieszczeniach.

Zgodność z Normami

Stycznik SM363 spełnia wymagania normy IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Posiada oznaczenie CE.

Zastosowanie

Stycznik modułowy SM363 znajduje zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagane jest niezawodne przełączanie dużych obciążeń. Dzięki manipulatorowi sprawdza się również w pracach serwisowych.

• Sterowanie odbiornikami o dużym poborze prądu, np. grzejnikami, klimatyzatorami, oświetleniem halowym.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Automatyka budynkowa – załączanie obwodów w oparciu o sygnały z czujników, termostatów lub systemów inteligentnego budynku.
• Testowanie i serwis instalacji – ręczne przełączenie styków za pomocą manipulatora bez konieczności podawania napięcia na cewkę.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla 63 A. Moment dokręcania śrub zacisków – według dokumentacji producenta. Przed przystąpieniem do prac serwisowych z użyciem manipulatora upewnij się, że obwód główny jest odłączony od napięcia.

FAQ

• Jakie są pozycje manipulatora w styczniku SM363? Manipulator ma trzy położenia: „ZAŁ" – ręczne załączenie styków, „WYŁ" – ręczne wyłączenie, „AUTO" – sterowanie cewką (stycznik pracuje normalnie).
• Czy stycznik SN363 jest cichy? Tak, wykonanie „ciche" oznacza zredukowany hałas podczas łączenia styków – nie ma głośnego trzasku charakterystycznego dla standardowych styczników.
• Jaką normę spełnia stycznik SM363? Urządzenie jest zgodne z normą IEC/EN 61095, która określa wymagania dla styczników modułowych w instalacjach niskiego napięcia.
