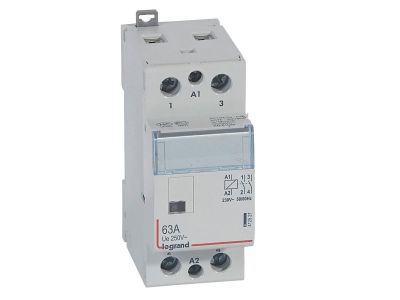

Stycznik modułowy SM 363 63A 230V 2NO | 412527 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy SM 363 (symbol 412527) to urządzenie przeznaczone do zdalnego sterowania odbiornikami elektrycznymi. Posiada dwa zestyki zwierne (2NO) o prądzie znamionowym 63 A, co pozwala na bezpieczne załączanie i wyłączanie obwodów o znacznym obciążeniu. Cewka sterująca przystosowana do napięcia 230 V AC umożliwia bezpośrednie podłączenie do typowej sieci oświetleniowej. Dzięki szerokości 2 modułów (35 mm) oszczędza miejsce w rozdzielnicy, ułatwiając zabudowę w szafach sterowniczych.

• Prąd znamionowy 63 A: Gwarantuje niezawodną pracę przy obciążeniach do 63 A, minimalizując ryzyko przegrzania styków i wydłużając żywotność urządzenia.
• Dwa zestyki zwierne (2NO): Umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami, co zwiększa elastyczność instalacji.
• Napięcie cewki 230 V AC: Cewka przystosowana do napięcia sieciowego, co upraszcza okablowanie i eliminuje potrzebę stosowania dodatkowych zasilaczy.
• Szerokość 2 modułów (35 mm): Kompaktowa obudowa pozwala na efektywne wykorzystanie miejsca w rozdzielnicy, szczególnie w aplikacjach o ograniczonej przestrzeni.
• Zgodność z normą IEC/EN 61095: Spełnia wymagania międzynarodowej normy dla styczników domowych i podobnego zastosowania, co potwierdza bezpieczeństwo użytkowania.

Zgodność z Normami

Stycznik SM 363 jest zgodny z normą IEC/EN 61095, która określa wymagania dla styczników w instalacjach domowych i podobnych. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Produkt zaprojektowano zgodnie z wytycznymi standardu DIN, co gwarantuje kompatybilność z typową aparaturą modułową.

Zastosowanie

Stycznik modułowy SM 363 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest zdalne lub automatyczne przełączanie odbiorników. Dzięki parametrom 63 A i 2NO sprawdza się w aplikacjach wymagających dużych prądów.

• Sterowanie silnikami, pompami i wentylatorami w systemach HVAC oraz maszynach przemysłowych.
• Załączanie i wyłączanie oświetlenia o dużej mocy, w tym hal produkcyjnych, magazynów i obiektów użyteczności publicznej.
• Przełączanie obciążeń rezystancyjnych, takich jak grzejniki elektryczne, piece czy bojlery.
• Automatyka budynkowa – sterowanie roletami, bramami i systemami sygnalizacji w ramach centrali alarmowej lub systemu BMS.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obciążenia (63 A). Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych oraz wentylacji w szafie sterowniczej.

FAQ

• Czy stycznik posiada podświetlenie stanu pracy? Nie, stycznik SM 363 w standardowej wersji nie posiada wbudowanej sygnalizacji optycznej. Opcjonalnie można zastosować moduł sygnalizacyjny lub manipulator z diodą LED (jeśli dostępny w danej serii).
• Jaki jest stopień ochrony obudowy? Stycznik przeznaczony jest do montażu wewnątrz rozdzielnic modułowych, które zapewniają ochronę przed przypadkowym dotknięciem. Dla aparatury modułowej w suchych pomieszczeniach typowy stopień ochrony wynosi IP20. W środowiskach wilgotnych lub zapylonych należy zastosować odpowiednią obudowę zewnętrzną.
• W jakim trybie pracy pracują styki – NO czy NC? Stycznik wyposażono w dwa zestyki zwierne (2NO), co oznacza, że w stanie spoczynku (cewka niezasilona) styki są rozwarte. Po podaniu napięcia na cewkę 230 V AC styki zamykają się, umożliwiając przepływ prądu do odbiornika.
