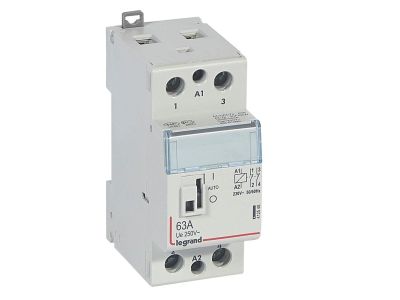

Stycznik modułowy SM 363 63A 230V 2NC z manipulatorem | 412548 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy SM 363 (symbol 412548) przeznaczony jest do załączania i wyłączania obwodów elektrycznych o prądzie znamionowym 63 A przy napięciu cewki 230 V AC. Wyposażony w dwa styki pomocnicze NC (rozwierne) oraz manipulator umożliwiający ręczne sterowanie zestykami. Szerokość 2 modułów (35 mm) ułatwia zabudowę w rozdzielnicy na szynie DIN.

• Prąd znamionowy 63 A: pozwala na bezpieczne sterowanie odbiornikami o dużym obciążeniu, takimi jak silniki, grzałki czy układy oświetleniowe, bez ryzyka przegrzania styków.
• Dwa styki NC (rozwierne): zapewniają rozłączanie obwodu w stanie spoczynku, co jest szczególnie istotne w aplikacjach wymagających funkcji bezpieczeństwa, np. w układach zatrzymania awaryjnego.
• Manipulator z trzema pozycjami (ZAŁ, WYŁ, AUTO): umożliwia ręczne przestawienie zestyków podczas prac serwisowych lub testowania instalacji, niezależnie od stanu napięcia na cewce.
• Napięcie cewki 230 V AC: kompatybilne z typowymi instalacjami jednofazowymi, co ułatwia podłączenie i integrację z istniejącymi systemami sterowania.
• Szerokość 2 modułów (35 mm): zapewnia oszczędność miejsca w rozdzielnicy oraz prosty i szybki montaż na szynie TH35 (DIN).

Zgodność z Normami

Stycznik modułowy SM 363 jest zgodny z normą IEC/EN 61095, co potwierdza jego przydatność do zastosowań w instalacjach niskiego napięcia. Posiada certyfikat CE, gwarantujący spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Stycznik SM 363 znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników o znacznym prądzie.

• Sterowanie oświetleniem, silnikami, grzałkami oraz innymi odbiornikami o prądzie do 63 A.
• Praca w układach sterowania maszyn jako element wykonawczy dla sygnałów z przycisków, przekaźników lub sterowników PLC.
• Realizacja funkcji bezpieczeństwa dzięki stykom NC – np. w obwodach wyłącznika awaryjnego.
• Zastosowanie w systemach automatyki budynkowej (BMS) do zdalnego zarządzania obciążeniami.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów należy sprawdzić w dokumentacji technicznej dostarczonej z produktem.

FAQ

• Czy stycznik ma podświetlenie? W dostępnych danych nie ma informacji o podświetleniu – stycznik nie posiada wbudowanego wskaźnika świetlnego. Manipulator jest mechaniczny i nie wymaga zasilania.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia IP w dokumentacji. W typowych warunkach pracy w rozdzielnicy wewnętrznej stosuje się ochronę IP20, jednak w przypadku specyficznych wymagań środowiskowych zalecamy kontakt z producentem.
• Jak działa manipulator i w jakich sytuacjach go używać? Manipulator umożliwia ręczne ustawienie styków w pozycji ZAŁ (zwarcie), WYŁ (rozwarcie) lub AUTO (sterowanie cewką). Tryb AUTO pozwala na normalną pracę stycznika; pozostałe pozycje – niezależnie od napięcia cewki – służą do testowania instalacji, serwisowania lub awaryjnego odłączenia odbiornika.
