Stycznik modułowy SM 340 40A 24V 2NO z manipulatorem | 412515 Legrand

Opis i Kluczowe Cechy

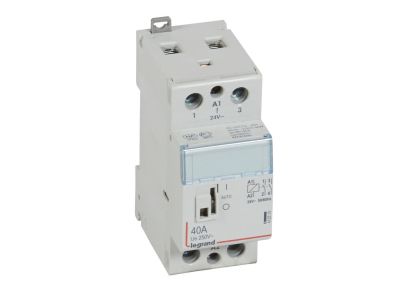

Stycznik modułowy SM 340 (symbol 412515) to urządzenie o prądzie znamionowym 40 A i napięciu cewki 24 V~, wyposażone w dwa zwierne styki (2NO). Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Manipulator umożliwia ręczne sterowanie stykami w trzech pozycjach: ZAŁ, WYŁ, AUTO, co ułatwia prace serwisowe i testowanie instalacji.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, np. przy sterowaniu silnikami, grzałkami czy oświetleniem.
• Napięcie cewki 24 V~: umożliwia sterowanie niskim napięciem, bezpiecznym dla operatora i kompatybilnym z układami automatyki.
• 2 styki zwierne (2NO): pozwalają na jednoczesne załączanie dwóch niezależnych obwodów lub redundancję w aplikacjach krytycznych.
• Szerokość 2 modułów (35 mm): oszczędza miejsce w rozdzielnicy, ułatwiając montaż w ciasnych szafach sterowniczych.
• Manipulator z trzema pozycjami (ZAŁ, WYŁ, AUTO): umożliwia ręczne przestawienie styków podczas serwisu lub testów, bez konieczności podawania napięcia na cewkę.

Zgodność z Normami

Stycznik modułowy SM 340 jest zgodny z normą IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych. Posiada certyfikat CE.

Zastosowanie

Stycznik przeznaczony jest do załączania i wyłączania odbiorników w instalacjach niskiego napięcia.

• Sterowanie silnikami elektrycznymi, pompami, wentylatorami.
• Załączanie oświetlenia, grzałek, nagrzewnic.
• Wydawanie impulsów do styczników, przekaźników lub wejść PLC.
• Automatyka budynkowa – sterowanie oświetleniem, ogrzewaniem, klimatyzacją.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (40 A) i obowiązującymi normami. Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. Manipulator umożliwia ręczne przełączanie styku – należy pamiętać, że w pozycji AUTO sterowanie odbywa się poprzez cewkę.

FAQ

• Jakie pozycje ma manipulator? Manipulator posiada trzy pozycje: ZAŁ (styki zwarte), WYŁ (styki rozwarte) oraz AUTO (sterowanie cewką stycznika).
• Jaki jest prąd znamionowy styków? Prąd znamionowy wynosi 40 A dla obwodów głównych.
• Jaka jest szerokość stycznika? Szerokość to 2 moduły (35 mm), co pozwala na montaż w standardowych rozdzielnicach.
