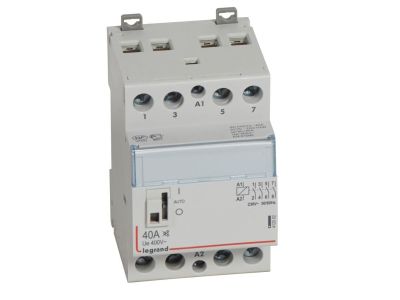

Stycznik modułowy SM 340 40A 230V 4NO cichy | 412562 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy SM 340 (numer katalogowy 412562) w wykonaniu cichym to urządzenie łącznikowe przystosowane do prądu znamionowego 40 A i napięcia cewki 230 V AC. Wyposażony w 4 styki zwierne (4NO) oraz wbudowany manipulator trójpozycyjny, który umożliwia ręczne ustawienie styków w położeniach ZAŁ, WYŁ i AUTO. Szerokość 2 modułów (35 mm na szynie TH35) sprawia, że stycznik oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu – sterowanie silnikami, grzałkami i oświetleniem bez ryzyka przegrzania styków.
• Napięcie cewki 230 V AC: umożliwia bezpośrednie zasilanie z typowej instalacji domowej bez dodatkowego transformatora.
• 4 styki zwierne (4NO): pozwalają na jednoczesne przełączanie czterech niezależnych obwodów, co zwiększa elastyczność projektowania.
• Manipulator 3-pozycyjny (ZAŁ / WYŁ / AUTO): ułatwia ręczne testowanie instalacji oraz prace serwisowe – możliwość wymuszenia stanu styków niezależnie od sterowania cewką.
• Wykonanie ciche: redukuje hałas pracy, co docenisz w pomieszczeniach biurowych, hotelach lub domach jednorodzinnych.

Zgodność z Normami

Stycznik SM 340 jest zgodny z normą IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach domowych oraz podobnych instalacjach elektrycznych. Posiada oznaczenie CE.

Zastosowanie

Dzięki parametrom 40 A i 4NO stycznik sprawdza się w wielu scenariuszach automatyki budynkowej i przemysłowej:

• Sterowanie odbiornikami dużej mocy, takimi jak piece grzewcze, klimatyzatory czy pompy.
• Załączanie i wyłączanie oświetlenia w obiektach komercyjnych oraz magazynach.
• Praca w układach automatyki – przekazywanie sygnałów do sterowników PLC lub systemów BMS.
• Sterowanie silnikami jednofazowymi (np. wentylatory, rolety) – przy zachowaniu odpowiedniej kategorii użytkowej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy – szerokość zajmuje 2 moduły. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (przekrój dostosowany do prądu 40 A). Manipulatora używaj wyłącznie przy odłączonym napięciu, chyba że dokumentacja dopuszcza inaczej.

FAQ

• Czy stycznik ma podświetlenie? SM 340 nie posiada wbudowanego podświetlenia. Stan załączenia można odczytać z położenia manipulatora lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony stycznika? Produkt przeznaczony jest do montażu w rozdzielnicy – w typowych warunkach (IP20) nie wymaga dodatkowego uszczelnienia. W przypadku instalacji w strefach wilgotnych lub zapylonych zastosuj odpowiednią obudowę.
• Jak działają pozycje manipulatora AUTO, ZAŁ i WYŁ? W pozycji AUTO stycznik pracuje zgodnie ze sterowaniem cewką. ZAŁ i WYŁ wymuszają odpowiedni stan styków niezależnie od napięcia na cewce – służy to do testów lub ręcznego przełączania.
