Stycznik modułowy SM 340 40A 230V 2NO z manipulatorem | 412545 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy Legrand z serii SM 300 o numerze katalogowym 412545 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na bezpieczne sterowanie odbiornikami o znacznej mocy w obwodach prądu przemiennego. Wyposażony w dwa styki zwierne (2NO), stycznik zapewnia niezawodne zamykanie obwodów pod wpływem napięcia podanego na cewkę sterującą o wartości 230 V~.

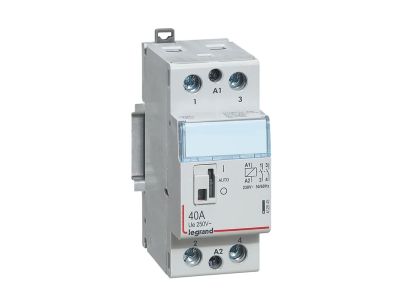

Kluczowym elementem wyróżniającym ten model jest zintegrowany manipulator ręczny umieszczony na przednim panelu. Pozwala on na bezpośrednią ingerencję w stan pracy urządzenia bez konieczności podawania sygnału elektrycznego. Manipulator posiada trzy precyzyjne pozycje robocze: ZAŁ (wymuszone zamknięcie styków), WYŁ (wymuszone otwarcie styków) oraz AUTO (praca automatyczna sterowana sygnałem z cewki). Kompaktowa obudowa o szerokości zaledwie dwóch modułów (35 mm, gdzie 1 moduł to 17,5 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

• Prąd znamionowy 40 A: Umożliwia obsługę wymagających obciążeń rezystancyjnych i indukcyjnych.
• Konfiguracja styków 2NO: Dwa niezależne tory prądowe typu zwiernego.
• Napięcie sterujące 230 V~: Standardowe napięcie cewki kompatybilne z większością systemów automatyki.
• Manipulator 3-pozycyjny: Ułatwia diagnostykę, testowanie ciągłości obwodów oraz prace konserwacyjne.
• Szerokość 2 modułów: Oszczędność miejsca na szynie montażowej DIN.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC/EN 61095. Norma ta określa szczegółowe wymagania dla elektromechanicznych styczników do zastosowań domowych i podobnych, co gwarantuje najwyższy poziom bezpieczeństwa, trwałość mechaniczną oraz odporność na przepięcia. Wybierając osprzęt marki Legrand, inżynierowie mają pewność, że urządzenie przeszło rygorystyczne testy jakościowe i spełnia europejskie dyrektywy bezpieczeństwa.

Zastosowanie

Stycznik SM 340 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym czy przemysłowym. Dzięki wysokiemu prądowi znamionowemu 40 A, idealnie nadaje się do:

• Sterowania systemami ogrzewania elektrycznego (piece akumulacyjne, maty grzewcze).
• Załączania oświetlenia o dużej mocy (hale magazynowe, parkingi, oświetlenie zewnętrzne).
• Obsługi silników jednofazowych w układach wentylacji i klimatyzacji.
• Integracji z systemami inteligentnego domu do zarządzania odbiornikami o dużym poborze energii.
• Układów priorytetowych, gdzie wymagane jest ręczne wymuszenie stanu pracy urządzenia.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH35 (DIN). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody zasilające oraz sterujące należy odizolować na odpowiednią długość i dokręcić w zaciskach z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styków. Dzięki manipulatorowi, po zakończeniu montażu można wykonać test poprawności połączeń w trybie ręcznym (ZAŁ/WYŁ) przed ostatecznym przełączeniem urządzenia w tryb AUTO.

FAQ

• Do czego służy pozycja AUTO na manipulatorze? Pozycja AUTO oznacza, że stan styków zależy wyłącznie od napięcia podanego na cewkę stycznika (A1-A2). Jest to standardowy tryb pracy urządzenia w systemie automatyki.
• Czy stycznik można zamontować w dowolnej rozdzielnicy? Tak, stycznik posiada standardowy uchwyt na szynę DIN 35 mm i szerokość 2 modułów (35 mm), co czyni go kompatybilnym z większością nowoczesnych rozdzielnic modułowych.
• Czy urządzenie posiada styki pomocnicze? Model 412545 posiada 2 styki główne zwierne (2NO). Ewentualne dodatkowe styki pomocnicze należy zweryfikować w akcesoriach dedykowanych dla serii SM 300.
