Stycznik modułowy, montaż na szynie, styki 4xNO, 63A, 24V DC | ST63-40-24ACDC F&F

Opis i Kluczowe Cechy

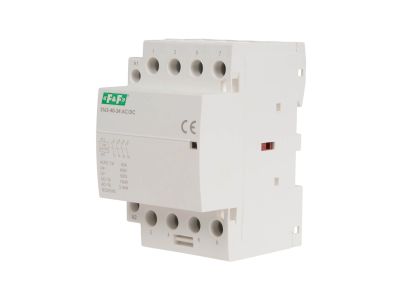

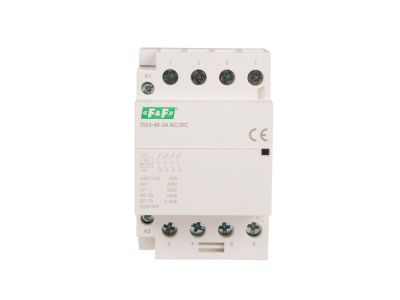

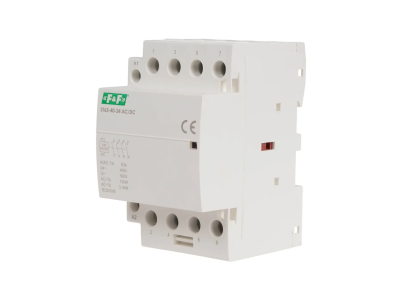

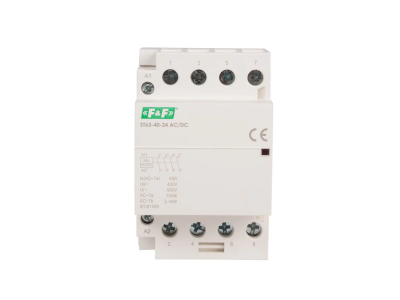

Stycznik modułowy F&F model ST63-40-24ACDC to zaawansowane urządzenie elektromagnetyczne zaprojektowane do profesjonalnych systemów automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się wysokim prądem znamionowym torów głównych wynoszącym 63 A, co pozwala na bezpieczne załączanie odbiorników o dużej mocy. Konfiguracja styków 4xNO (cztery styki zwierne) umożliwia jednoczesne sterowanie czterema niezależnymi obwodami lub zasilanie odbiorników trójfazowych z dodatkowym torami neutralnym.

• Uniwersalne zasilanie cewki: Możliwość pracy przy napięciu 24V zarówno prądu przemiennego (AC), jak i stałego (DC), co znacząco ułatwia projektowanie układów sterowania.
• Wysoka moc łączeniowa: W kategorii AC1 (obciążenia rezystancyjne) stycznik obsługuje do 24 kW, natomiast w kategorii AC3 (silniki klatkowe) do 8,5 kW przy napięciu 230V.

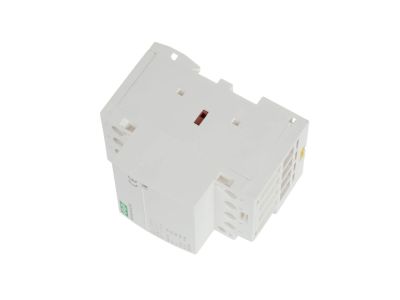

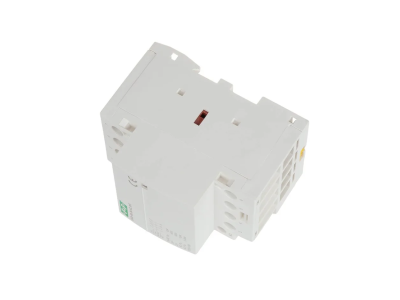

• Wizualna sygnalizacja: Czerwony znacznik w okienku kontrolnym na froncie obudowy pozwala na błyskawiczną weryfikację stanu załączenia styków bez użycia aparatury pomiarowej.
• Trwałość: Wytrzymałość mechaniczna na poziomie 1 000 000 cykli oraz elektryczna 100 000 cykli gwarantują wieloletnią, bezawaryjną eksploatację.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodową normą IEC 61095, która określa wymagania dla elektromechanicznych styczników do zastosowań domowych i podobnych. Urządzenie posiada napięcie izolacji na poziomie 4 kV, co zapewnia wysoki stopień bezpieczeństwa i odporność na przepięcia w instalacji. Stopień ochrony IP20 definiuje odporność na dostęp do części niebezpiecznych palcem, co jest standardem dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Stycznik ST63-40-24ACDC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do sterowania systemami ogrzewania elektrycznego, oświetlenia o dużym natężeniu (np. hale magazynowe) oraz w układach wentylacji i klimatyzacji. Dzięki wysokiej odporności prądowej 63 A, może służyć jako główny element wykonawczy w systemach inteligentnego domu, współpracując ze sterownikami PLC lub modułami IoT zasilanymi niskim napięciem 24V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż mechaniczny: Stycznik zajmuje szerokość 3 modułów (52,5 mm) i jest przystosowany do montażu na standardowej szynie DIN TH-35 mm.
• Podłączenie przewodów: Solidne zaciski śrubowe pozwalają na przyłączenie przewodów o przekroju do 16 mm², co jest niezbędne przy prądach rzędu 63 A dla zapewnienia odpowiedniej gęstości prądu i uniknięcia przegrzewania styków.
• Warunki pracy: Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C. Należy zapewnić odpowiednią wentylację w rozdzielnicy przy montażu kilku urządzeń obok siebie.
• Pobór mocy: Należy uwzględnić pobór mocy cewki na poziomie 6,4 W przy projektowaniu wydajności zasilacza systemowego.

FAQ

1. Czy stycznik buczy podczas pracy?
Dzięki zastosowaniu nowoczesnej cewki przystosowanej do zasilania AC/DC, stycznik charakteryzuje się wysoką kulturą pracy i zminimalizowanym poziomem hałasu elektromagnetycznego.

2. Czy mogę zasilić cewkę napięciem 24V DC z zasilacza impulsowego?
Tak, urządzenie jest w pełni kompatybilne z zasilaczami prądu stałego 24V DC, co jest standardem w szafach sterowniczych automatyki.

3. Jaki jest maksymalny przekrój kabla, który mogę podłączyć do torów głównych?
Zaciski śrubowe urządzenia pozwalają na bezpieczny montaż przewodów o przekroju znamionowym do 16 mm².
