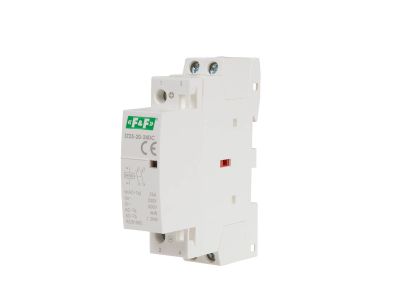

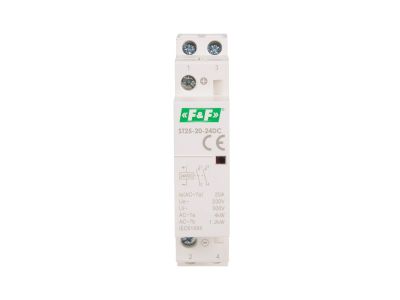

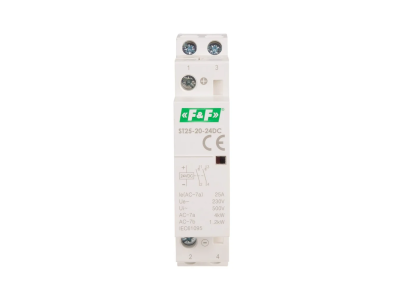

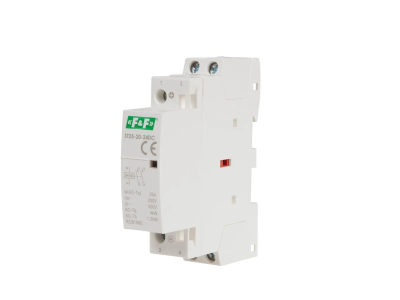

Stycznik modułowy, montaż na szynie, styki 2xNO, 25A, 24V DC | ST25-20-24DC F&F

Opis i Kluczowe Cechy

Stycznik modułowy F&F model ST25-20-24DC to wysokiej klasy urządzenie elektromagnetyczne zaprojektowane do precyzyjnego sterowania obwodami elektrycznymi w instalacjach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się prądem znamionowym torów głównych wynoszącym 25 A, co pozwala na bezpieczne załączanie odbiorników o znacznej mocy. Konfiguracja styków 2xNO (normalnie otwarte) zapewnia separację obwodów w stanie spoczynku, a podanie napięcia sterującego 24V DC na cewkę powoduje natychmiastowe zamknięcie torów prądowych.

• Wydajność łączeniowa: Moc łączeniowa w kategorii AC1 (obciążenia rezystancyjne) wynosi 4 kW, natomiast w kategorii AC3 (silniki klatkowe) urządzenie obsługuje do 1,3 kW przy napięciu 230V.

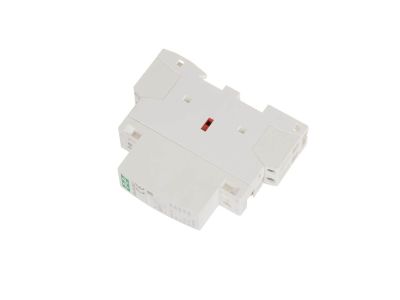

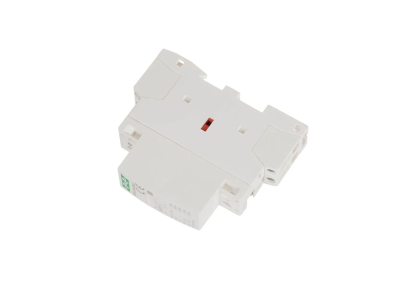

• Sygnalizacja optyczna: Front obudowy wyposażony jest w okienko z czerwonym znacznikiem, który w sposób jednoznaczny informuje operatora o stanie załączenia styków.
• Kompaktowa budowa: Szerokość zaledwie 18 mm (1 moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Niskie zużycie energii: Pobór mocy przez cewkę na poziomie 2,2 W minimalizuje straty cieplne wewnątrz szafy sterowniczej.
• Trwałość: Wyjątkowa żywotność mechaniczna wynosząca 1 000 000 cykli oraz elektryczna na poziomie 100 000 operacji gwarantują wieloletnią, bezawaryjną eksploatację.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy IEC 61095, która określa standardy dla elektromechanicznych styczników do zastosowań domowych i podobnych. Urządzenie posiada napięcie izolacji na poziomie 4 kV, co zapewnia wysoki stopień bezpieczeństwa i odporność na przepięcia w sieci. Stopień ochrony IP22 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych oraz ochronę przed kapiącą wodą przy nachyleniu obudowy do 15 stopni.

Zastosowanie

Stycznik ST25-20-24DC znajduje szerokie zastosowanie w nowoczesnych systemach elektroinstalacyjnych. Dzięki sterowaniu napięciem stałym 24V DC, idealnie współpracuje z wyjściami sterowników PLC, systemami inteligentnego domu (Smart Home) oraz układami zasilania awaryjnego. Jest wykorzystywany do sterowania oświetleniem, ogrzewaniem elektrycznym, wentylacją oraz niewielkimi silnikami jednofazowymi. Szeroki zakres temperatury pracy od -25°C do +50°C pozwala na montaż w zróżnicowanych warunkach środowiskowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel na standardowej szynie montażowej TH-35 mm (DIN). Zaciski śrubowe o maksymalnym przekroju 4 mm² pozwalają na pewne i trwałe połączenie przewodów sztywnych oraz giętkich (z tulejką). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków. Ze względu na stopień ochrony IP22, w przypadku montażu w miejscach narażonych na większą wilgotność lub zapylenie, zaleca się stosowanie dodatkowych obudów hermetycznych.

FAQ

• Czy stycznik może być sterowany napięciem zmiennym 24V AC? Nie, model ST25-20-24DC jest dedykowany wyłącznie do zasilania cewki napięciem stałym 24V DC.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisków? Urządzenie wyposażone jest w zaciski śrubowe pozwalające na montaż przewodów o przekroju do 4 mm².
• Czy urządzenie posiada wskaźnik zadziałania? Tak, stan załączenia stycznika jest sygnalizowany przez mechaniczny, czerwony znacznik widoczny w okienku na przednim panelu.
• Ile miejsca zajmuje stycznik w rozdzielnicy? Stycznik ma szerokość 18 mm, co odpowiada jednemu standardowemu modułowi w systemie szynowym TH-35.
