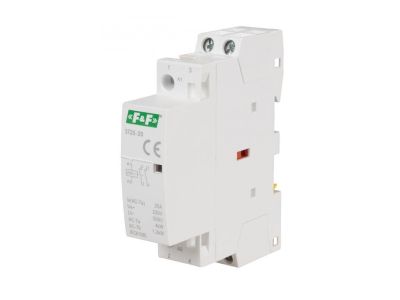

Stycznik modułowy, montaż na szynie, styki 2NC, 20A | ST20-20 F&F

Opis i Kluczowe Cechy

Stycznik modułowy do montażu na szynie DIN to kluczowy element układów sterowania i automatyki. Przeznaczony do precyzyjnego załączania i wyłączania obwodów elektrycznych o maksymalnym prądzie ciągłym 20A. Dzięki kompaktowej konstrukcji i stykom 2NO (normalnie otwarte) + 2NC (normalnie zamknięte) zapewnia elastyczność w projektowaniu instalacji elektrycznych.

• Prąd znamionowy 20A: Zapewnia niezawodne załączanie obwodów o mocy do 4,6 kW (przy napięciu 230V), co pokrywa zapotrzebowanie większości obwodów sterowania i sygnalizacji.
• Styki 2NC (normalnie zamknięte): Umożliwiają realizację funkcji bezpieczeństwa (np. awaryjne wyłączenie) i prostych układów sterowania.
• Montaż na szynie DIN: Szybki i trwały montaż w rozdzielnicach, szafach sterowniczych i tablicach rozdzielczych, ułatwiający integrację z innymi aparatami modułowymi.
• Kompaktowa budowa: Osprzęt zajmujący minimalną przestrzeń w szafie, co optymalizuje układanie i organizację komponentów.
• Wytrzymała konstrukcja: Przeznaczony do pracy w środowiskach przemysłowych o standardowych wymaganiach temperaturowych i wilgotnościowych.

Zgodność z Normami

Stycznik spełnia wymogi norm europejskich dotyczących aparatury łączeniowej i sterowniczej, w tym PN-EN 61095 oraz dyrektyw unijnych. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Stycznik modułowy znajduje szerokie zastosowanie w instalacjach elektrycznych, automatyce budynkowej i przemysłowej, gdzie wymagane jest precyzyjne sterowanie obwodami.

• Sterowanie oświetleniem w budynkach komercyjnych i przemysłowych – załączanie grup lamp, systemów awaryjnych.
• Układy sterowania silnikami małej mocy (do 4,6 kW) – np. wentylatory, pompy, przenośniki.
• Realizacja funkcji bezpieczeństwa w układach sterowania – np. awaryjne wyłączenie obwodu przy usterce.
• Proste układy automatyki przemysłowej – np. czujniki ruchu, sygnalizatory świetlne.
• Instalacje HVAC (ogrzewanie, wentylacja, klimatyzacja) – sterowanie siłownikami i zaworami.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Stycznik mocuje się na szynie DIN w rozdzielnicy elektrycznej, zwracając uwagę na właściwe ułożenie przewodów zasilających i sterujących. Przekrój przewodów należy dostosować do prądu znamionowego 20A (zalecany min. 2,5 mm² dla miedzi). Po montażu należy przeprowadzić test funkcjonalny – sprawdzić załączanie i wyłączanie obwodu oraz działanie styków NC/NO. Wszystkie połączenia muszą być dokręcone zgodnie z wymaganym momentem obrotowym (szczegóły w dokumentacji producenta).

FAQ

• Czy stycznik może być stosowany do sterowania silnikiem indukcyjnym? Tak, stycznik o prądzie 20A nadaje się do sterowania silnikami małej mocy (do 4,6 kW przy 230V AC). Dla silników większych mocy należy dobrać stycznik o wyższym prądzie znamionowym.
• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd łączeniowy wynosi 20A przy napięciu 230V AC. Przekroczenie tego parametru może prowadzić do uszkodzenia stycznika lub zwarcia.
• Czy stycznik posiada wbudowane zabezpieczenie termiczne? Nie, stycznik nie posiada wbudowanego zabezpieczenia termicznego. Do ochrony obwodu należy zastosować zewnętrzne zabezpieczenie (np. wyłącznik nadprądowy) dobrane do prądu znamionowego.
