Stycznik modułowy, montaż na szynie, styki 1×NO+1×NC, 25A, 24V DC | ST25-11-24DC F&F

Opis i Kluczowe Cechy

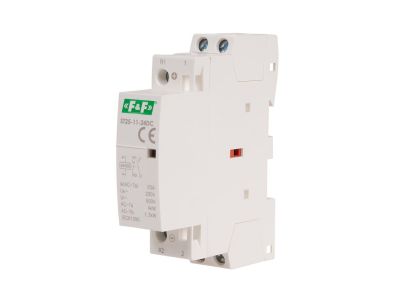

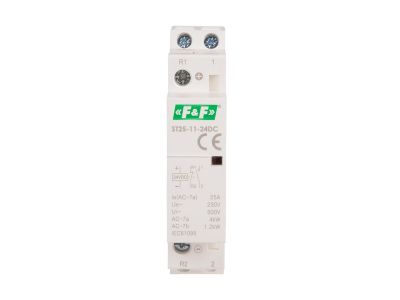

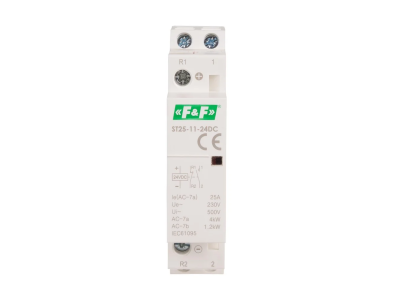

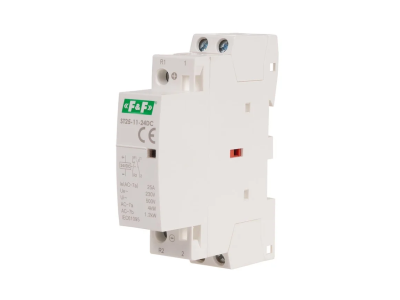

Stycznik modułowy F&F ST25-11-24DC to profesjonalny aparat elektromagnetyczny zaprojektowany do precyzyjnego sterowania obwodami elektrycznymi w instalacjach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się prądem znamionowym torów głównych wynoszącym 25 A, co pozwala na bezpieczne załączanie odbiorników o znacznej mocy. Konfiguracja styków 1xNO (normalnie otwarty) oraz 1xNC (normalnie zamknięty) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

• Napięcie sterujące: Cewka zasilana bezpiecznym napięciem 24V DC, co jest standardem w nowoczesnych systemach sterowania PLC.
• Wydajność łączeniowa: Zdolność łączeniowa dla kategorii AC1 (obciążenia rezystancyjne) wynosi 4 kW, natomiast dla kategorii AC3 (silniki klatkowe) wynosi 1,3 kW przy napięciu 230V.

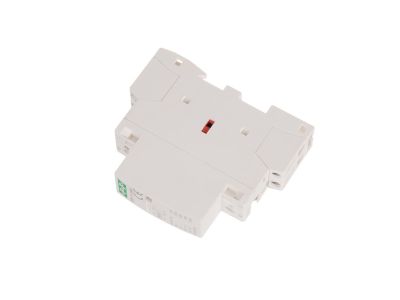

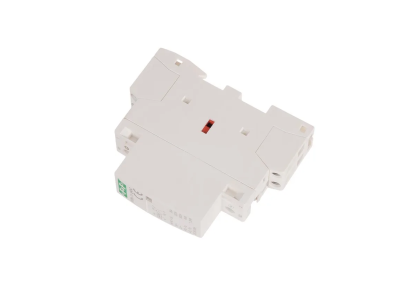

• Sygnalizacja optyczna: Wyraźny czerwony znacznik w okienku inspekcyjnym pozwala na błyskawiczną weryfikację stanu załączenia aparatu bez konieczności użycia przyrządów pomiarowych.
• Kompaktowa budowa: Szerokość zaledwie 18 mm (1 moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Trwałość: Wysoka wytrzymałość mechaniczna na poziomie 1 000 000 cykli oraz elektryczna wynosząca 100 000 przełączeń gwarantują wieloletnią, bezawaryjną pracę.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodową normą IEC 61095, która określa wymagania dla styczników elektromechanicznych do zastosowań domowych i podobnych. Urządzenie posiada napięcie izolacji na poziomie 4 kV, co zapewnia wysoki stopień bezpieczeństwa użytkowania i odporność na przepięcia. Stopień ochrony IP21 chroni wnętrze aparatu przed dostępem ciał stałych oraz kroplami wody spadającymi pionowo.

Zastosowanie

Stycznik ST25-11-24DC znajduje szerokie zastosowanie w systemach, gdzie wymagane jest galwaniczne oddzielenie obwodu sterowania od obwodu wykonawczego. Idealnie sprawdza się w sterowaniu oświetleniem, systemami ogrzewania elektrycznego, wentylacją oraz w układach automatyki przemysłowej zasilanych napięciem 24V DC. Dzięki obecności styku NC, może być również wykorzystywany w układach blokad i sygnalizacji awaryjnej.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej TH-35 mm (szyna DIN). Zaciski śrubowe o maksymalnym przekroju 4 mm² pozwalają na pewne i trwałe połączenie przewodów sztywnych oraz giętkich (z tulejką). Podczas instalacji należy zwrócić uwagę na temperaturę pracy, która powinna mieścić się w zakresie od -25°C do +50°C. Pobór mocy cewki na poziomie zaledwie 2,2 W minimalizuje straty cieplne wewnątrz rozdzielnicy, co jest kluczowe przy gęstym upakowaniu aparatury.

FAQ

• Czy stycznik może pracować z napięciem sterującym 24V AC? Nie, model ST25-11-24DC jest dedykowany wyłącznie do zasilania prądem stałym (DC). Podłączenie napięcia zmiennego może doprowadzić do uszkodzenia cewki.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisków? Urządzenie wyposażone jest w zaciski śrubowe pozwalające na montaż przewodów o przekroju do 4 mm².
• Czy stan pracy jest widoczny przy zamkniętej rozdzielnicy? Tak, jeśli rozdzielnica posiada transparentne drzwiczki, czerwony wskaźnik mechaniczny w okienku frontowym stycznika jest wyraźnie widoczny.
