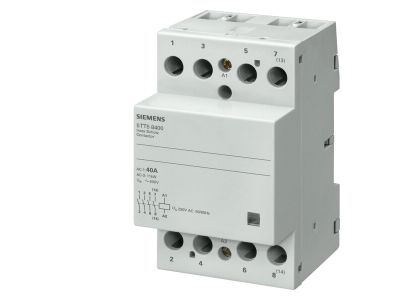

Stycznik modułowy instalacyjny 40A 4NO cewka 230V AC | 5TT5840-0 Siemens

Opis i Kluczowe Cechy

Stycznik modułowy Siemens o numerze katalogowym 5TT5840-0 to zaawansowany element aparatury rozdzielczej z renomowanej serii SENTRON, zaprojektowany z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na bezpieczne i efektywne sterowanie obwodami o znacznej mocy w budownictwie mieszkaniowym, użyteczności publicznej oraz w sektorze przemysłowym. Wyposażenie w cztery styki główne zwierne (4NO) umożliwia jednoczesne załączanie do czterech niezależnych torów prądowych, co jest kluczowe przy sterowaniu systemami oświetleniowymi, grzewczymi czy silnikami o mniejszej mocy.

• Wysoka obciążalność: Prąd znamionowy 40A gwarantuje stabilną pracę nawet przy długotrwałym obciążeniu.
• Konfiguracja styków: Układ 4NO (cztery styki normalnie otwarte) zapewnia wszechstronność w projektowaniu układów automatyki.
• Napięcie sterowania: Cewka zasilana standardowym napięciem 230V AC eliminuje konieczność stosowania dodatkowych transformatorów w typowych rozdzielnicach.
• Bezpieczeństwo: Zintegrowana ochrona przed dotykiem (IP20) minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.
• Innowacyjność SENTRON: Produkt stanowi integralną część ekosystemu Siemens, co gwarantuje pełną kompatybilność z szynami łączeniowymi i akcesoriami tej marki.

Zgodność z Normami

Stycznik Siemens 5TT5840-0 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Urządzenie spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników instalacyjnych do zastosowań domowych i podobnych. Dzięki certyfikacji CE oraz przynależności do linii SENTRON, produkt przechodzi rygorystyczne testy wytrzymałości elektrycznej i mechanicznej, co przekłada się na długą żywotność styków nawet przy częstych cyklach łączeniowych.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokim parametrom prądowym, stycznik 40A znajduje szerokie zastosowanie w nowoczesnej elektrotechnice:

• Automatyka budynkowa: Sterowanie rozbudowanymi sekcjami oświetlenia zewnętrznego, iluminacji elewacji oraz oświetlenia hal magazynowych.
• Systemy HVAC: Załączanie grzałek elektrycznych w centralach wentylacyjnych oraz sterowanie pompami ciepła i klimatyzatorami.
• Infrastruktura: Zarządzanie zasilaniem w szafach sterowniczych infrastruktury miejskiej i drogowej.
• Przemysł: Jako element wykonawczy w układach sterowania maszyn, gdzie wymagana jest niezawodność i kompaktowa obudowa modułowa.

Wskazówki Montażowe

Montaż stycznika 5TT5840-0 jest intuicyjny i szybki dzięki zastosowaniu standardowej techniki przyłączeniowej Siemens. Urządzenie jest przystosowane do montażu na szynie DIN (TH35), co pozwala na jego łatwą integrację w każdej typowej rozdzielnicy modułowej. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i gwarantuje trwałość połączenia. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 40A, aby zapewnić optymalne odprowadzanie ciepła. Konstrukcja zacisków umożliwia bezpieczne podłączenie zarówno przewodów typu drut, jak i linka (z tulejką izolowaną).

FAQ

1. Czy stycznik 5TT5840-0 posiada możliwość ręcznego sterowania?
Ten konkretny model jest stycznikiem sterowanym elektrycznie poprzez podanie napięcia na cewkę 230V AC. W ofercie Siemens znajdują się również wersje z przełącznikiem manualnym, jeśli aplikacja tego wymaga.

2. Czy do stycznika można dołożyć styki pomocnicze?
Tak, aparatura modułowa Siemens SENTRON charakteryzuje się bogatym wyposażeniem dodatkowym. Możliwy jest montaż dedykowanych styków pomocniczych, które pozwalają na sygnalizację stanu pracy stycznika do systemów nadrzędnych (np. PLC).

3. Jaka jest szerokość modułowa tego urządzenia?
Stycznik 40A ze względu na swoją konstrukcję i parametry prądowe zajmuje zazwyczaj 3 moduły (54mm) w rozdzielnicy, co należy uwzględnić przy planowaniu miejsca na szynie DIN.
