Stycznik modułowy instalacyjny 25A 4NO Cewka 24V AC lub 24V DC, SENTRON | 5TT5030-2 Siemens

Opis i Kluczowe Cechy

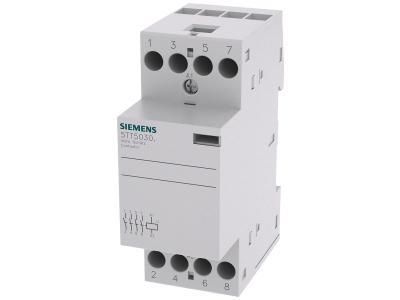

Stycznik modułowy Siemens z serii SENTRON o numerze katalogowym 5TT5030-2 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najwyższej niezawodności w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu. Wyposażenie w cztery styki zwierne (4NO) umożliwia jednoczesne załączanie do czterech niezależnych torów prądowych, co jest kluczowe w rozbudowanych systemach automatyki budynkowej i przemysłowej.

Jedną z najważniejszych zalet tego modelu jest uniwersalna cewka sterująca pracująca na napięciu 24V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Taka charakterystyka znacząco ułatwia projektowanie układów sterowania, eliminując konieczność stosowania dodatkowych konwerterów napięcia. Konstrukcja aparatu oparta jest na innowacyjnej technologii Siemens, która gwarantuje cichą pracę oraz minimalne straty mocy, co przekłada się na energooszczędność całego systemu rozdzielczego.

• Prąd znamionowy 25A: Zapewnia stabilną pracę przy obciążeniach rezystancyjnych i indukcyjnych.

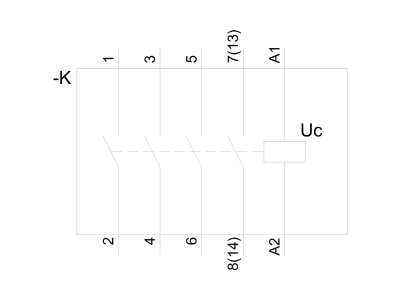

• Konfiguracja styków 4NO: Cztery styki normalnie otwarte dają szerokie pole manewru w konfiguracji obwodów wykonawczych.
• Uniwersalne napięcie sterowania 24V AC/DC: Elastyczność w doborze źródła zasilania układu sterowania.
• Seria SENTRON: Gwarancja najwyższej jakości wykonania i pełnej kompatybilności z systemami Siemens.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Stycznik spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników instalacyjnych do zastosowań domowych i podobnych. Dodatkowo, aparat posiada standardową ochronę przed dotykiem części czynnych, co podnosi poziom bezpieczeństwa personelu obsługującego rozdzielnicę. Wysoka jakość materiałów izolacyjnych zapewnia długowieczność urządzenia nawet w trudnych warunkach eksploatacyjnych.

Zastosowanie

Stycznik Siemens 5TT5030-2 znajduje szerokie zastosowanie w różnych sektorach gospodarki:

• Budownictwo mieszkaniowe: Sterowanie oświetleniem, systemami ogrzewania elektrycznego oraz wentylacją.
• Infrastruktura komercyjna: Zarządzanie zasilaniem w biurowcach, centrach handlowych i obiektach użyteczności publicznej.
• Przemysł: Jako element wykonawczy w szafach sterowniczych, sterowanie niewielkimi silnikami oraz układami pomocniczymi.
• Automatyka budynkowa: Współpraca z zegarami sterującymi, czujnikami ruchu i sterownikami PLC.

Wskazówki Montażowe

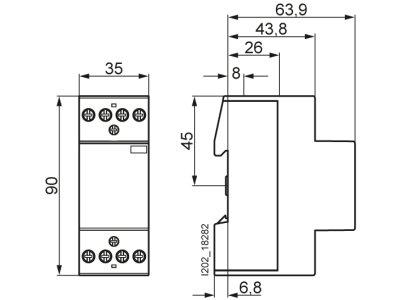

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN (TH35). Aby zapewnić optymalną pracę stycznika, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić trwałe połączenie mechaniczne.
• Przekrój przewodów: Dobór przekroju przewodów powinien być zgodny z prądem znamionowym 25A oraz charakterystyką obciążenia.
• Pozycja montażu: Urządzenie może być montowane w pionie lub poziomie, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych przy montażu wielu aparatów obok siebie w celu optymalizacji odprowadzania ciepła.
• Bezpieczeństwo: Przed przystąpieniem do prac instalacyjnych należy bezwzględnie odłączyć napięcie zasilające.

FAQ

1. Czy stycznik 5TT5030-2 posiada wskaźnik stanu zadziałania?
Tak, aparatura modułowa Siemens z serii SENTRON zazwyczaj wyposażona jest w czytelny wskaźnik mechaniczny informujący o stanie położenia styków.

2. Czy cewka 24V AC/DC wymaga polaryzacji przy zasilaniu prądem stałym?
W przypadku uniwersalnych cewek Siemens 24V AC/DC, konstrukcja pozwala na podłączenie zasilania DC bez konieczności rygorystycznego przestrzegania polaryzacji, co upraszcza montaż.

3. Czy do tego stycznika można dołożyć styki pomocnicze?
Tak, system SENTRON oferuje bogate wyposażenie dodatkowe, w tym bloki styków pomocniczych, które można łatwo zamontować na boku urządzenia bez użycia specjalistycznych narzędzi.
