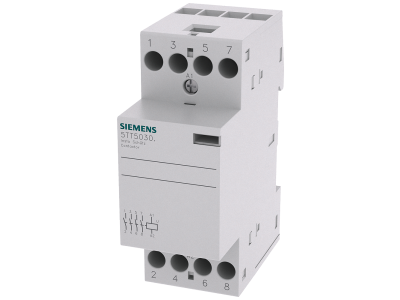

Stycznik modułowy instalacyjny 25A 4NO Cewka 230V AC, SENTRON | 5TT5830-0 Siemens

Opis i Kluczowe Cechy

Stycznik modułowy instalacyjny z serii SENTRON o numerze katalogowym 5TT5830-0 to zaawansowany aparat łączeniowy od renomowanego producenta SIEMENS. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne i stabilne przesyłanie energii w obwodach o znacznym obciążeniu. Wyposażenie w cztery styki zwierne (4NO) umożliwia jednoczesne sterowanie czterema niezależnymi torami prądowymi, co czyni go niezwykle wszechstronnym elementem w systemach automatyki budynkowej. Cewka sterująca przystosowana do napięcia 230 V AC (prąd przemienny) pozwala na bezpośrednią integrację z typowymi sieciami zasilającymi bez konieczności stosowania dodatkowych zasilaczy. Konstrukcja modułowa zapewnia optymalne wykorzystanie miejsca w rozdzielnicy, a wysoka jakość wykonania gwarantuje długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Styczniki SENTRON 5TT5830-0 zostały zaprojektowane w oparciu o najwyższe standardy bezpieczeństwa i wydajności. Posiadają one oznaczenia zacisków w pełni zgodne z międzynarodowymi normami, co ułatwia identyfikację przewodów i przyspiesza prace instalacyjne. System połączeń został zoptymalizowany pod kątem redukcji czasu montażu, co bezpośrednio przekłada się na oszczędności ekonomiczne przy realizacji dużych projektów. Aparat spełnia wymagania norm dotyczących aparatury niskonapięciowej, co potwierdza jego niezawodność w profesjonalnych zastosowaniach elektro-technicznych.

Zastosowanie

• Załączanie i sterowanie systemami oświetlenia (w tym oświetleniem LED, fluorescencyjnym i halogenowym) w budynkach użyteczności publicznej i halach przemysłowych.
• Zarządzanie obwodami grzewczymi, w tym elektrycznymi grzejnikami konwekcyjnymi oraz systemami ogrzewania podłogowego.
• Obsługa układów wentylacji i klimatyzacji (HVAC) jako element wykonawczy sterowników automatyki.
• Realizacja układów sterowania, sygnalizacji oraz zaawansowanych blokad elektrycznych w rozdzielnicach niskiego napięcia.
• Sterowanie pracą niewielkich silników elektrycznych i pomp w instalacjach domowych i gospodarczych.

Wskazówki Montażowe

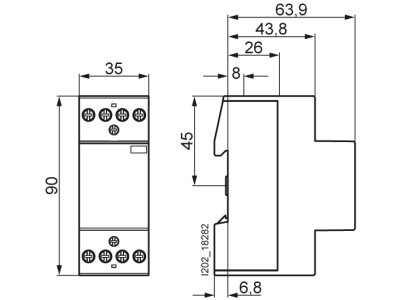

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Przekrój znamionowy przewodów przyłączeniowych powinien być dobrany zgodnie z prądem obciążenia 25 A oraz charakterystyką zabezpieczeń nadprądowych. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku montażu wielu styczników obok siebie, pracujących pod pełnym obciążeniem przez długi czas. Przed uruchomieniem należy zweryfikować poprawność podłączenia napięcia sterującego 230 V AC do zacisków cewki.

FAQ

• Czy stycznik 5TT5830-0 posiada styki pomocnicze? Urządzenie posiada 4 główne styki zwierne (NO), które mogą być wykorzystywane zarówno w obwodach mocy, jak i sterowania.
• Jakie jest napięcie sterujące tego modelu? Stycznik wyposażony jest w cewkę na napięcie 230 V AC, co jest standardem w instalacjach budynkowych.
• Czy aparat można montować w dowolnej rozdzielnicy? Tak, dzięki modułowej obudowie pasuje on do każdej standardowej rozdzielnicy wyposażonej w szynę DIN 35 mm.
• Jaki jest maksymalny prąd obciążenia styków? Maksymalny prąd znamionowy dla tego modelu wynosi 25 A na każdy biegun.
