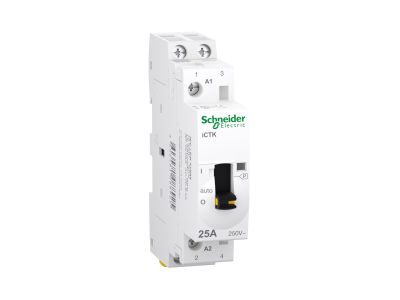

Stycznik modułowy iCTK50r-25-20-230 | A9C41225 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy Acti9 iCTK50r-25-20-230 od renomowanego producenta Schneider Electric to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne i efektywne sterowanie obwodami o znacznym obciążeniu. Kluczowym wyróżnikiem tego modelu jest zintegrowana funkcja ręcznego sterowania, która umożliwia operatorowi bezpośrednią ingerencję w stan styków bez konieczności podawania sygnału sterującego na cewkę. Stycznik posiada dwa styki normalnie otwarte (2NO), co zapewnia elastyczność w konfiguracji systemów automatyki budynkowej i przemysłowej.

• Prąd znamionowy 25 A: Gwarantuje stabilną pracę przy zasilaniu odbiorników o średniej mocy.
• Napięcie sterowania 230/240 VAC: Standardowe napięcie cewki pracującej w częstotliwości 50/60 Hz ułatwia integrację z większością sieci elektroenergetycznych.
• Ręczne sterowanie: Przełącznik na froncie obudowy pozwala na wymuszenie stanu pracy, co jest nieocenione podczas prac serwisowych i rozruchu instalacji.
• Kompaktowa budowa modułowa: Szerokość urządzenia jest zoptymalizowana pod kątem montażu w rozdzielnicach modułowych, oszczędzając cenne miejsce na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności. Stycznik iCTK50r spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki temu urządzenie charakteryzuje się odpowiednią wytrzymałością dielektryczną oraz odpornością na przepięcia, co przekłada się na długą żywotność mechaniczną i elektryczną w wymagających środowiskach pracy.

Zastosowanie

Stycznik Acti9 iCTK50r-25-20-230 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest idealnym rozwiązaniem do sterowania oświetleniem (np. w halach magazynowych lub biurach), systemami ogrzewania elektrycznego, wentylacją oraz silnikami o małej mocy. Funkcja sterowania ręcznego sprawia, że jest on szczególnie polecany w układach, gdzie wymagana jest okresowa kontrola manualna lub możliwość szybkiego odłączenia odbiornika w celach konserwacyjnych. Należy pamiętać, że model ten jest konstrukcją zamkniętą pod kątem rozbudowy – nie posiada możliwości dołożenia dodatkowych styków pomocniczych, co upraszcza jego strukturę i zwiększa niezawodność w dedykowanych aplikacjach.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu na standardowej szynie symetrycznej DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Ze względu na brak możliwości rozbudowy o styki pomocnicze, należy precyzyjnie zaplanować logikę sterowania przed ostatecznym montażem w rozdzielnicy. Należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną serii Acti9.

FAQ

• Czy do tego stycznika mogę dołożyć styk pomocniczy iOF? Nie, model iCTK50r-25-20-230 jest wersją bez możliwości rozbudowy o dodatkowe styki pomocnicze.
• Do czego służy dźwignia na froncie urządzenia? Dźwignia umożliwia ręczne sterowanie stykami (wymuszenie załączenia lub wyłączenia), co jest przydatne podczas testów instalacji.
• Czy stycznik buczy podczas pracy? Schneider Electric projektuje serię Acti9 z dbałością o niski poziom emisji hałasu, jednak w specyficznych warunkach cewka AC może generować minimalne wibracje typowe dla urządzeń elektromagnetycznych.
