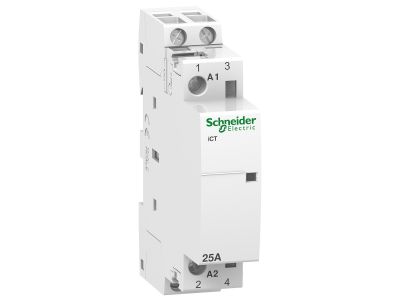

Stycznik modułowy ICT60 25A 230-240V 60Hz 2NO, Acti 9 | A9C20632 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy iCT60 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi. Wyposażony w dwa styki normalnie otwarte (2NO), aparat ten pozwala na bezpieczne i efektywne zarządzanie odbiornikami o prądzie znamionowym do 25 A w kategorii użytkowania AC-7A, co czyni go idealnym rozwiązaniem dla obciążeń rezystancyjnych. W przypadku bardziej wymagających obciążeń indukcyjnych, takich jak małe silniki, znamionowy prąd łączeniowy wynosi 8,5 A (kategoria AC-7B).

• Wysoka trwałość: Urządzenie zostało zaprojektowane z myślą o intensywnej eksploatacji w rozdzielnicach modułowych, zapewniając długą żywotność mechaniczną i elektryczną.
• Uniwersalne napięcie sterowania: Cewka stycznika pracuje w zakresie napięcia 220/240 V AC przy częstotliwości 60 Hz, co umożliwia integrację z większością standardowych systemów automatyki budynkowej.
• Kompaktowa budowa: Szerokość urządzenia dostosowana do standardowych szyn DIN pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Bezpieczeństwo: Przynależność do rodziny Acti 9 gwarantuje najwyższe standardy bezpieczeństwa oraz pełną kompatybilność z innymi aparatami modułowymi Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Stycznik iCT60 spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki temu użytkownik ma pewność, że urządzenie zapewnia odpowiednią izolację oraz wytrzymałość na przepięcia w instalacjach niskiego napięcia.

Zastosowanie

Stycznik iCT60 25A 2NO znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest dedykowany do sterowania następującymi układami:

• Oświetlenie: Zarządzanie rozbudowanymi systemami oświetlenia wewnętrznego i zewnętrznego, w tym lampami LED i wyładowczymi.
• Ogrzewanie: Sterowanie elektrycznymi grzejnikami konwekcyjnymi, matami grzejnymi oraz systemami przygotowania ciepłej wody użytkowej.
• Silniki: Obsługa małych jednostek napędowych, takich jak wentylatory, pompy obiegowe czy napędy rolet.
• Systemy HVAC: Integracja z układami klimatyzacji i wentylacji mechanicznej w celu optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowej szynie DIN (TH35).
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić trwałe połączenie przewodów.
• Przekrój przewodów: Dobór przekroju przewodów zasilających i sterujących musi być zgodny z prądem znamionowym 25 A oraz charakterystyką obciążenia.
• Odstępy: W przypadku montażu kilku styczników obok siebie, zaleca się stosowanie odstępników wentylacyjnych w celu zapewnienia optymalnego odprowadzania ciepła z cewek.

FAQ

1. Czy stycznik iCT60 może pracować z napięciem 50 Hz?
Prezentowany model A9C20632 jest zoptymalizowany pod kątem częstotliwości 60 Hz. W przypadku instalacji 50 Hz zaleca się wybór wersji dedykowanej dla tej częstotliwości, aby uniknąć nadmiernego hałasu cewki lub jej przegrzania.

2. Co oznacza kategoria AC-7A?
Kategoria AC-7A odnosi się do obciążeń lekko indukcyjnych w zastosowaniach domowych, takich jak miksery, grzejniki czy oświetlenie rezystancyjne. Dla tego modelu maksymalny prąd w tej kategorii to 25 A.

3. Czy urządzenie posiada wskaźnik stanu styków?
Tak, styczniki z serii Acti 9 iCT posiadają wizualny wskaźnik na przednim panelu, który informuje operatora o aktualnym stanie pracy urządzenia.
