Stycznik modułowy ICT60 25A 220-240VAC 60Hz 2NC, Acti 9 | A9C20636 Schneider Electric

Opis i Kluczowe Cechy

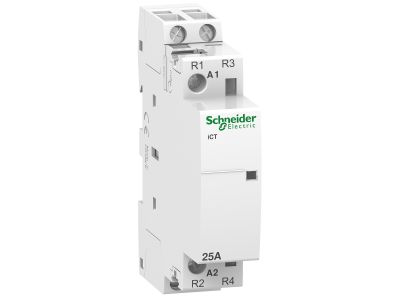

Stycznik modułowy ICT60 firmy Schneider Electric (symbol A9C20636, seria Acti 9) to urządzenie zdalnego sterowania przeznaczone do łączenia i rozłączania obwodów elektrycznych. Wyposażony w dwa styki rozwierne (2NC), przystosowany jest do pracy przy napięciu sterującym 220–240 VAC 60 Hz i prądzie znamionowym 25 A. Dzięki optycznemu wskaźnikowi stanu styków użytkownik może szybko ocenić pozycję styku bez demontażu osłony, co zwiększa bezpieczeństwo obsługi. Kompatybilność z akcesoriami pomocniczymi Acti 9 pozwala na rozbudowę układu o dodatkowe styki sygnalizacyjne.

• Prąd znamionowy 25 A: umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu, takimi jak silniki wentylatorów czy urządzenia grzewcze, bez ryzyka przeciążenia styków.
• Napięcie robocze 250 VAC: szeroki zakres napięcia zasilania obwodu głównego zapewnia uniwersalność zastosowania w instalacjach jednofazowych.
• Dwa styki rozwierne (2NC): gwarantują rozłączenie obwodu w stanie spoczynku, co jest wymagane w aplikacjach awaryjnego wyłączania oraz w układach bezpieczeństwa.
• Wytrzymałość elektryczna do 100 000 cykli (AC‑7A / AC‑1): długa żywotność mechaniczna i elektryczna przekłada się na niskie koszty eksploatacji i rzadką konieczność wymiany.
• Optyczny wskaźnik stanu styków: pozwala na szybką wizualną kontrolę pozycji styków bez użycia narzędzi, co upraszcza diagnostykę i zwiększa bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Stycznik ICT60 spełnia wymagania normy IEC/EN 61095, określającej zasady budowy i badania styczników do zastosowań domowych i podobnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik modułowy ICT60 A9C20636 przeznaczony jest do zdalnego załączania i wyłączania odbiorników w rozdzielnicach budynkowych oraz systemach automatyki. Sprawdza się w aplikacjach wymagających niezawodnej separacji galwanicznej i niskiej liczby łączeń (maks. 100 operacji dziennie).

• Sterowanie małymi silnikami jednofazowymi w wentylatorach, mikserach, klimatyzatorach (kategoria AC‑7A, AC‑7B).
• Zdalne przełączanie układów ogrzewania i wentylacji (HVAC) – grzejników elektrycznych, pomp obiegowych.
• Współpraca z przekaźnikami, stycznikami pomocniczymi i sterownikami PLC jako element wykonawczy w szafach sterowniczych.
• Łączniki pomocnicze w systemach sygnalizacji i zabezpieczeń, gdzie wymagany jest styk normalnie zwarty (NC).

Wskazówki Montażowe

Montaż stycznika oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Należy stosować przewody o przekroju dobranym do prądu znamionowego 25 A oraz moment dokręcania zacisków zgodnie z dokumentacją producenta. Dla uzyskania stopnia ochrony IP40 konieczne jest zabudowanie stycznika w obudowie rozdzielnicy.

FAQ

• Jak działa optyczny wskaźnik stanu styków? Wskaźnik umieszczony na obudowie pokazuje fizyczne położenie styków: widoczny jest pasek (lub symbol) informujący, czy styki są zwarte, czy rozwarte. Umożliwia to szybką kontrolę bez ingerencji w instalację.
• Jaki jest stopień ochrony stycznika? W standardowej wersji (bez obudowy) stopień ochrony wynosi IP20. Po zamontowaniu w rozdzielnicy lub dodatkowej obudowie możliwe jest osiągnięcie IP40 – należy to uwzględnić przy projektowaniu instalacji.
• Czy stycznik może pracować w trybie zwiernym (NO)? Model ICT60 A9C20636 posiada wyłącznie styki rozwierne (2NC). W trybie normalnie zwartym styki są zamknięte w stanie spoczynku, a otwierają się po podaniu napięcia sterującego. Do pracy w trybie zwiernym należy wybrać wariant zestyku NO.
